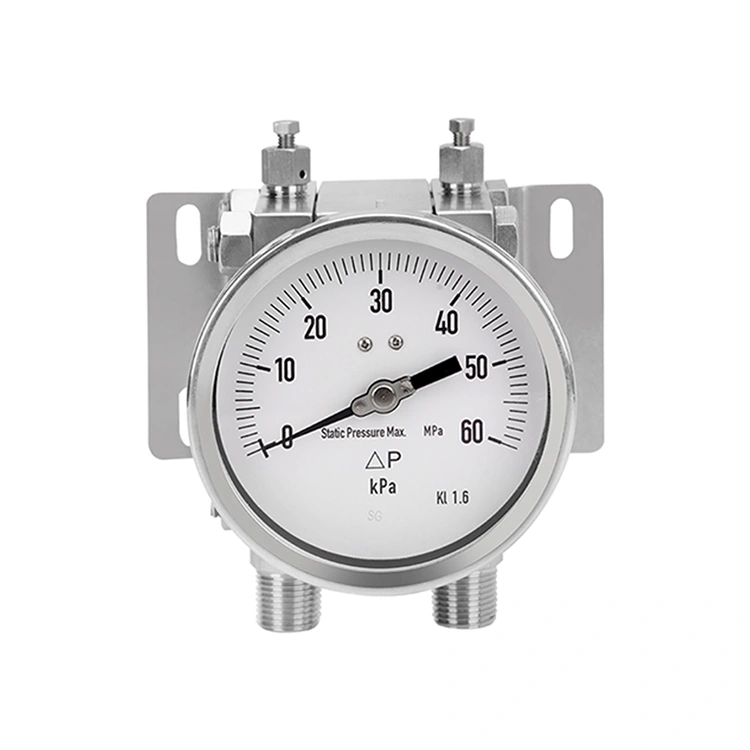

All Metal Media Chamber

Az All Metal Media Chamber kiváló ellenálló képességet biztosít a korrózióval és a nagy nyomással szemben, így ideális a folyamatalkalmazások széles skálájához. A nyomáskülönbség mérő pontosan méri a két pont közötti nyomáskülönbséget, így olyan precíz leolvasásokat kínál, amelyek elengedhetetlenek a folyamatszabályozáshoz és -felügyelethez.

A DP73 modellel sokoldalú és megbízható megoldást kap, amely megfelel a feldolgozóipar magas követelményeinek. Teljesen fém konstrukciója biztosítja a hosszan tartó teljesítményt, míg a precíziós mérési képességei az optimális folyamatkörülmények fenntartásához szükséges pontosságot biztosítják.

Akár vegyipari, petrolkémiai, gyógyszeripari, akár élelmiszer- és italiparban dolgozik, a DP73-as, All Metal Media Chamber nyomáskülönbségmérőnk az Ön megbízható partnere a folyamatirányítás és -felügyelet terén. Bízzon bennünk a folyamatalkalmazások minőségében, megbízhatóságában és precizitásában.

Alkalmazás

● Gáz- és folyékony halmazállapotú agresszív közegekhez, amelyek nem túl viszkózusak vagy nem kristályosodnak, agresszív környezetben is

● Szivattyúfelügyelet és vezérlés

● Szűrőfelügyelet

● Szintmérés zárt edényeken

Különleges jellemzők

● A nyomáskülönbség mérési tartománya -1 … +30 bar [-14,5 ... 435 psi] és 0 ... 40 bar [0 ... 580 psi] között van.

● Magas üzemi nyomás (statikus nyomás) és túlterhelés elleni védelem, választható 40 bar [580 psi], 100 bar [1450 psi], 250 bar [3625 psi], 400 bar [5800 psi] és 650 bar [9425 psi]

● A mérőkamrában lévő sebességváltó folyadék csillapítja a jelzőt a nyomás mértékének nagy változása esetén

● DP73M modell: Monel verzió

Funkcionalitás

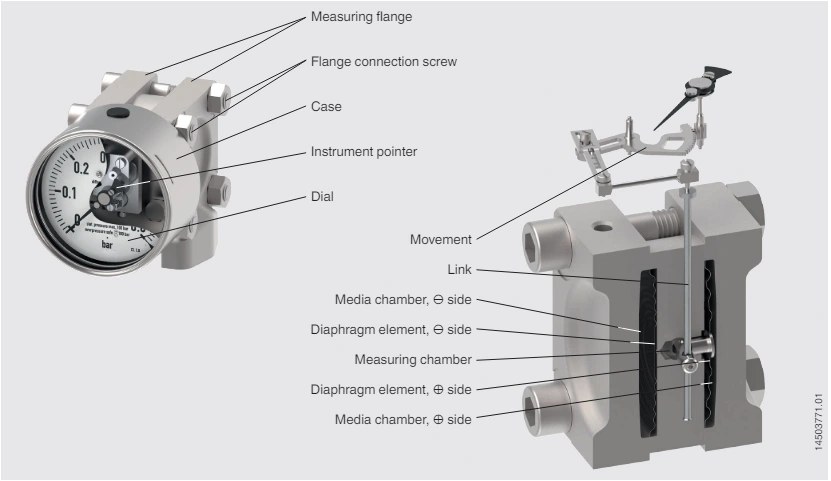

Tervezés és működési elv

■ A p1 és p2 nyomások a mérőkamra ⊕ és ⊖ oldalán hatnak.

■ A közegkamrákat egy-egy membránelem választja el a sebességváltó folyadékkal töltött mérőkamrától.

■ A ⊕ és ⊖ oldal közötti nyomáskülönbség eltéríti a ⊕ oldal membránját és kiszorítja a sebességváltó folyadékot.

■ Az elhajlást a linken keresztül továbbítják a mozgáshoz.

■ A mozgás az elhajlást mutató elfordulássá alakítja. Túlterhelési biztonság A membránelemek fémes támasztékaival ellátott terhelésfelvételi pontok révén a műszer rendkívül magas üzemi nyomásnak is ellenáll PN 40 ... PN 650 (40 ... 650 bar [580 ... 9 425 psi]) nyomásértékkel. ).

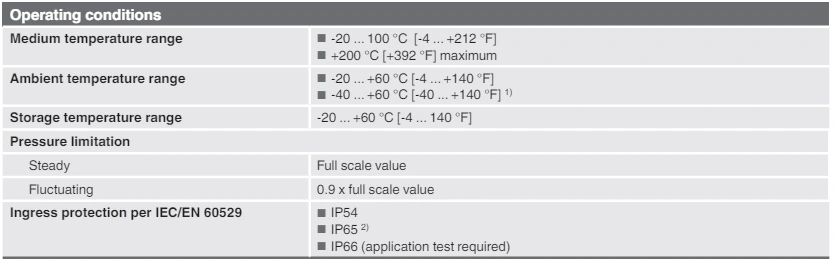

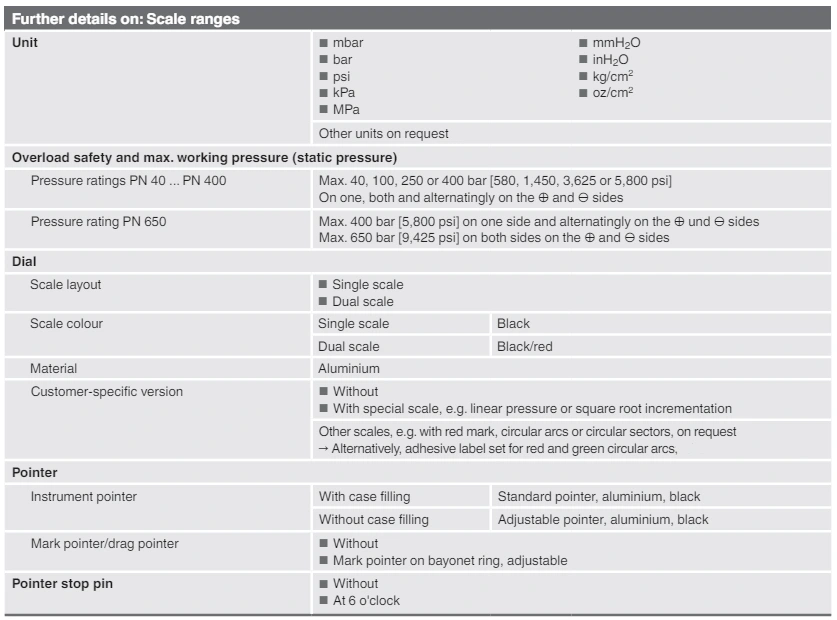

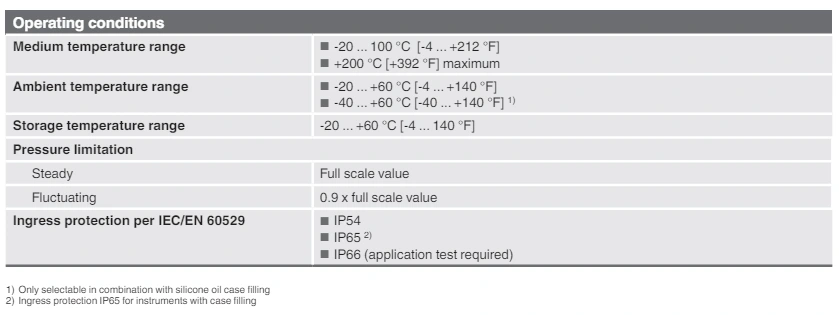

Műszaki adatok

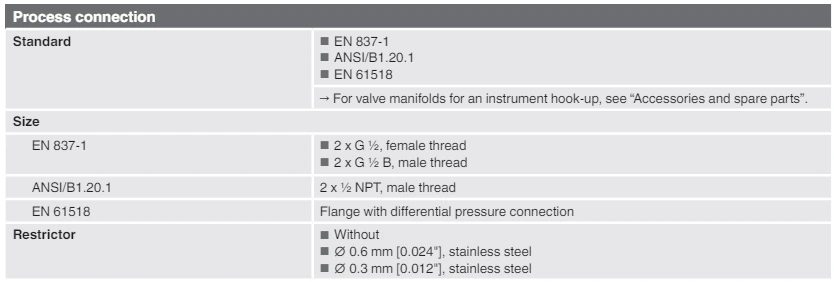

Standard

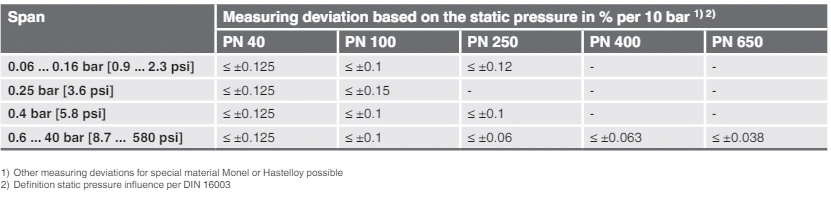

Statikus nyomás hatása

Egyéb folyamatkapcsolatok kérésre

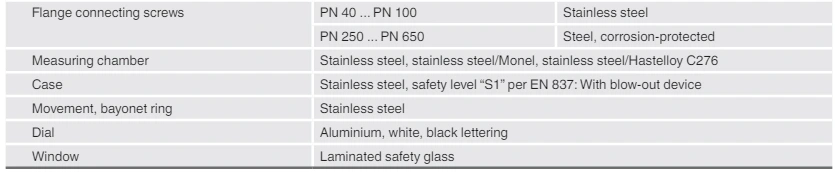

Anyag (a környezettel érintkezik)

Egyéb verziók

■ Olaj- és zsírmentes

■ Oxigén-, olaj- és zsírmentes

■ Hidrogénhez

■ Szilikonmentes

■ A NACE MR 0175 / ISO 15156 szerint, H₂S-tartalmú környezetben történő felhasználás az olaj- és gáztermelésben

■ A NACE 2) MR 0103 / ISO 17945 szerint, szulfidos feszültségrepedésnek ellenálló fémek

■ Térfogat előtti deflagrációs lángfogóval 3) a 0 zónához való csatlakozáshoz (EPL Ga)

■ Differenciálnyomásmérő kapcsolóérintkezőkkel, nagy túlterhelés elleni védelem,

■ Differenciálnyomásmérő elektromos kimeneti jellel, nagy túlterhelés elleni védelemmel
