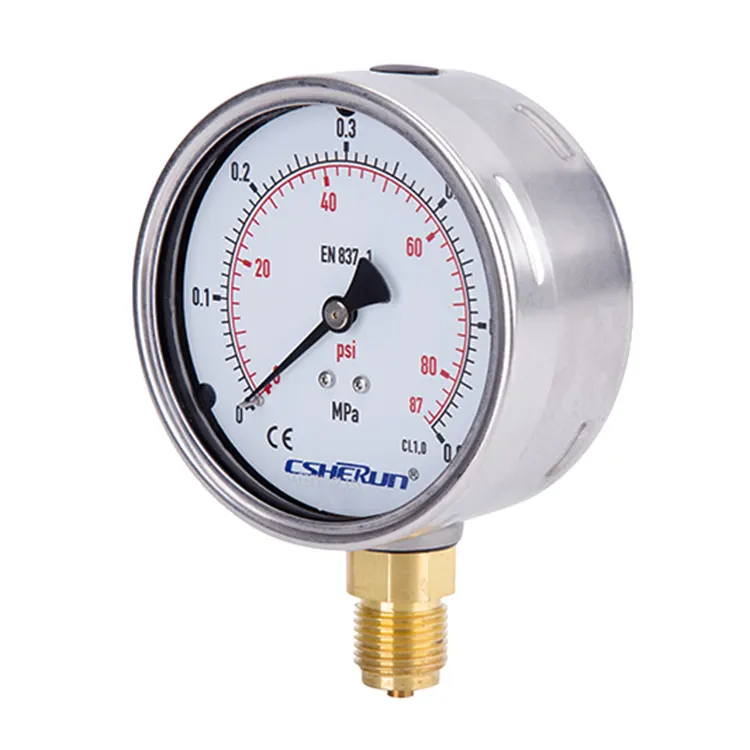

A Kínában gyártott, kifinomult folyadéktöltési nyomásmérőt elsősorban gáznyomás mérésére használják, amely képes a mikronyomás mérésére és bizonyos fokú túlnyomás elleni védelemre. A rézötvözetből készült és robusztus rozsdamentes acélba burkolt mérőeszköz pontosságot és tartósságot egyaránt biztosít.
A Kínában gyártott CSHERUN folyadéktöltő nyomásmérőt olyan gáz- és folyékony közegekhez tervezték, amelyek nem túl viszkózusak, nem kristályosodnak és nem okoznak korróziót a rézötvözetekben. Gáz vagy gőz mérése során a kompatibilitás és a pontosság biztosítása érdekében döntő fontosságú betartani a "Selection Criteria as pre EN 837-2" táblázatot.
A nagyobb kényelem érdekében a CSHERUN lehetőséget kínál a számlapjelzések testreszabására az Ön egyedi igényei szerint. Kérésre cégének logóját is nyomtathatjuk a számlapra, így személyre szabott érintést biztosítunk folyadéktöltési nyomásmérőjének.
● Rezgés- és ütésálló
● Erős vibrációhoz és nagy, dinamikus nyomásterheléshez alkalmas
● Alkalmas minden gáznemű és folyékony közeghez, amely nem akadályozza a nyomásrendszert és nem támadja meg a rézötvözet alkatrészeket
● Hosszabb élettartam a mérőrendszer kisebb kopás- és korrózióvédelmének köszönhetően
● Hidraulika
● Kompresszorok, hajógyártás
● Orvostechnika
● Megbízható és költséghatékony
● Különböző testreszabott verziók állnak rendelkezésre
● Gáznemű és folyékony közegek esetén, amelyek nem túl viszkózusak, ne kristályosodjanak ki, és ne támadják meg a rézötvözeteket.
● ！Gáz vagy gőz méréséhez ezeket a mérőeszközöket az EN 837-2 előtti „Kiválasztási kritériumok” táblázatnak megfelelően kell használni.
|
A nyomásmérő maximális skálaértéke (bar) |
≤25 |
＜25 és ≤600 között |
＜600 – ≤1000 |
|
Nyomásciklusok száma |
120 000 |
100 000 |
30 000 |
|
Tervezés |
EN837-1 |
|
|
Névleges méret mm-ben |
63, 100, 160 |
|
|
Pontossági osztály (EN837-1 szerint) |
63mm :Cl1.6 100, 160 mm: Cl1,0 |
|
|
Mérési tartományok
|
-1 … 0 bar és -1 … 15 bar között 0 … 0,6 bar és 0 … 1000 bar között |
|
|
Alkalmazási terület
|
Állandó: ≤600 bar teljes skálaérték ＞600 bar 3/4 X teljes skálaérték
Dinamikus terhelés: ≤600 bar 0,9 X teljes skálaérték ＞600 bar 2/3 X teljes skálaérték
Rövid idő: ≤600 bar 1,3 X teljes skálaérték ＞600 bar teljes skálaérték |
|
|
Működési hőmérséklet tartomány |
Környezet: -20 …. +60 ℃ Közepes: +60 ℃ maximum |
|
|
Hőmérséklet-teljesítmény |
Ha a mérőrendszer hőmérséklete eltér a referenciahőmérséklettől (+20℃): max.±0,4%/10k a fesztáv |
|
|
Védettségi fok |
IP65 (EN 60529) |
|
|
Folyamat kapcsolat |
Rézötvözet G1/2B – SW22-es kulcsméret |
|
Csatlakozás helye
|
Alsó rögzítés Hátsó alsó rögzítés Középső hátsó rögzítés (csak NS63 esetén) |
|
Nyomáselem |
Rézötvözet ≤60 bar „C” típusú cső ＞60 bar spirálcső |
|
Mozgás |
Rézötvözet |
|
Tárcsa
|
Alumínium, fehér, Számlapjelzés fekete és piros |
|
Mutató |
Alumínium, fekete |
|
Ügy |
Rozsdamentes acél 304 kifújással |
|
Bajonett típusú előlap |
Rozsdamentes acél 304 |
|
Ablak |
Biztonsági üveg |
|
Töltő folyadék |
Glicerin (99,5%), szilikonolaj (opcionális) |
■ Más folyamatcsatlakozás, a csatlakozási menet lehet PT, NPT, BSPT stb.
■ Speciális mérlegek
■ Panelrögzítő előlap
■ 3-lyukú rögzítés, panelre szerelhető előlap
■ Egyéb speciális verziók
