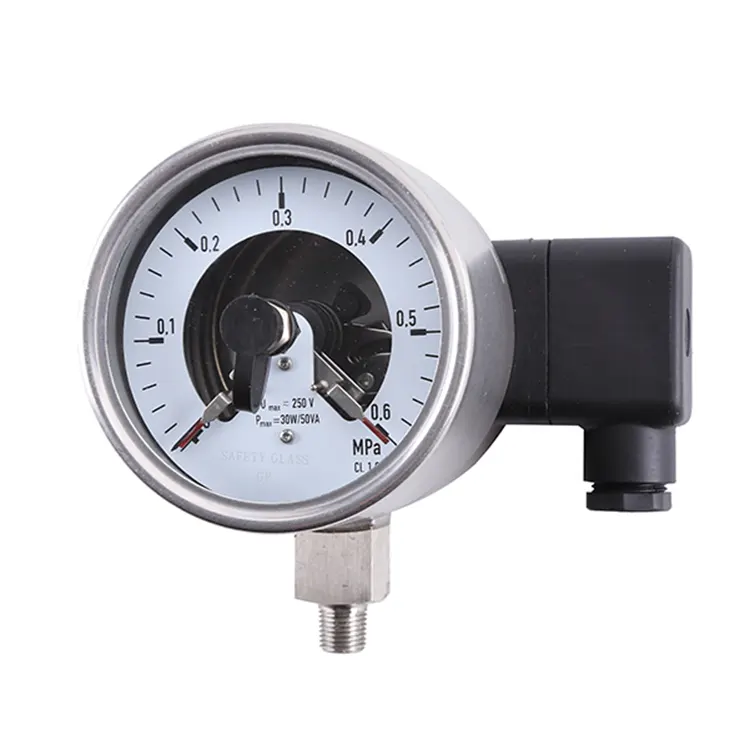

Biztos lehet benne, hogy testreszabott Bourdon csöves nyomásmérőt kapcsolóérintkezőkkel vásárol tőlünk. Bízunk benne, hogy együttműködünk, ha többet szeretne megtudni, most forduljon hozzánk, időben válaszolunk! A Kínában gyártott, korszerű Bourdon csöves nyomásmérő kapcsolóérintkezőkkel elsősorban gáznyomás mérésére szolgál, és meghatározott mértékig kínál mikronyomásmérést és túlnyomás elleni védelmet. A tartós rozsdamentes acél burkolattal készült mérőeszköz robusztusságot és hosszú élettartamot biztosít.
A Bourdon csöves nyomásmérőnk kapcsolóérintkezőkkel műszerenként akár 4 kapcsolóérintkezővel is büszkélkedhet, így sokoldalúan használható különféle alkalmazásokhoz. Ezenkívül háztöltéssel is kapható, hogy ellenálljon a nagy dinamikus nyomásterheléseknek vagy rezgéseknek. A speciális változatok közé tartoznak a veszélyes területekre alkalmas induktív érintkezős műszerek, a PLC alkalmazásokhoz szabott érintkezők, és opcionálisan az EN 837 szabvány szerinti S3 biztonsági változatban is kaphatók.
● Ipari folyamatok vezérlése és szabályozása
● Üzemek felügyelete és áramkörök kapcsolása
● Gáz- és folyékony halmazállapotú agresszív közegekhez, amelyek nem túl viszkózusak vagy nem kristályosodnak, agresszív környezetben is
● Vegyipar, petrolkémiai ipar, erőművek, bányászat, on-/offshore, környezetvédelmi technológia, gépgyártás és általános üzemépítés
● Műszerenként legfeljebb 4 kapcsolóérintkező
● Nagy dinamikus nyomásterheléshez vagy vibrációhoz toktöltéssel is kapható. Induktív érintkezős műszerek veszélyes területeken történő használatra
● Műszerek érintkezőkkel PLC alkalmazásokhoz
● Opcionálisan az EN 837 szabvány szerinti S3 biztonsági változatban kapható műszerek
|
Tervezés |
16085-től |
|
Névleges méret mm-ben |
100, 160 |
|
Pontosság |
1.0 |
|
Skálatartományok
|
0…0,6 MPa és 0…160 MPa között más mértékegységek (pl. psi, kPa) elérhetők vagy minden más egyenértékű vákuum vagy kombinált nyomás- és vákuumtartomány |
|
Nyomáskorlátozás |
Állandó: Teljes skálaérték Ingadozó: 0,9 x teljes skálaérték Rövid idő: 1,3 x teljes skálaérték |
|
Megengedett hőmérséklet |
Környezeti hőmérséklet: -20 … +60 °C
Közepes: +200 °C [+392 °F] max. kitöltetlen műszerekkel +100 °C [+212 °F] max. töltött műszerekkel |
|
Hőmérséklet hatás |
Ha a mérőrendszer hőmérséklete eltér a referencia hőmérséklettől (+20 °C): max. ±0,4 %/10 K a teljes skálaértékhez képest |
|
Behatolás elleni védelem az IEC/EN 60529 szerint |
IP65 |
|
Folyamat kapcsolat |
SS316L ■ G ½ B ■ ½ NPT ■ M20 x 1,5 mások kérésre |
|

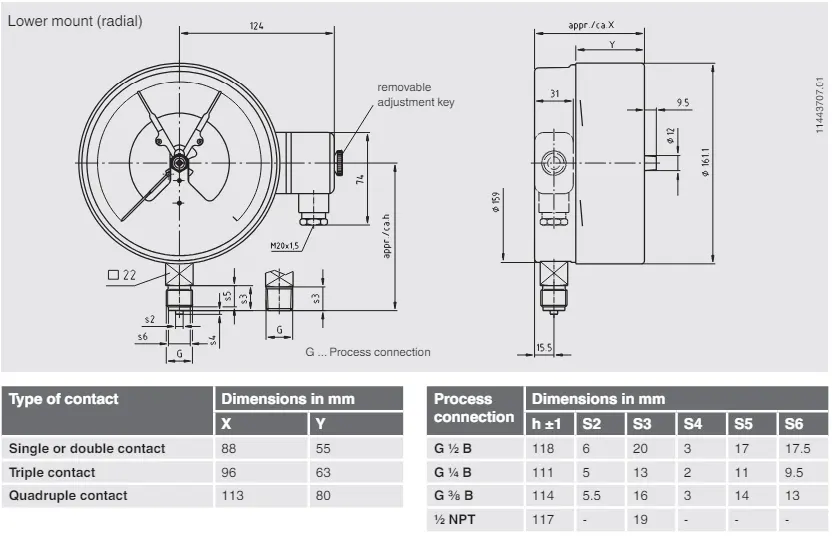

Csatlakozás helye |

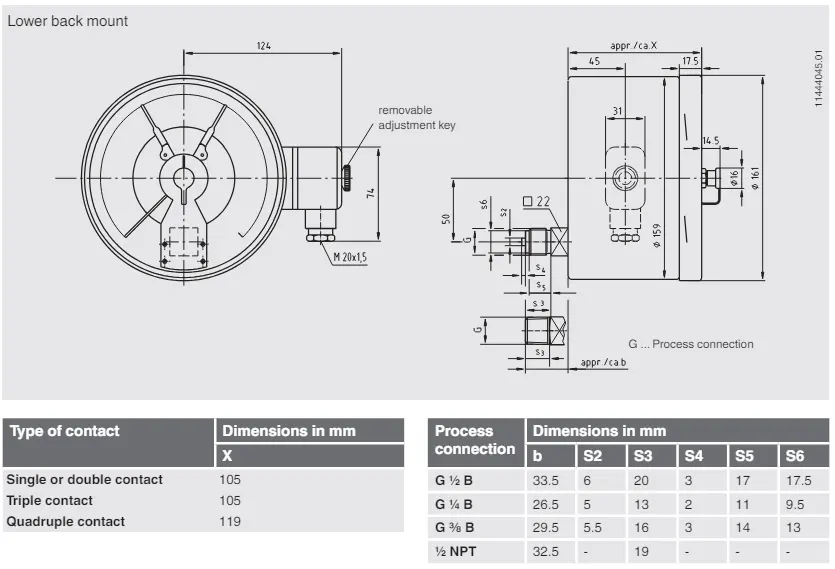

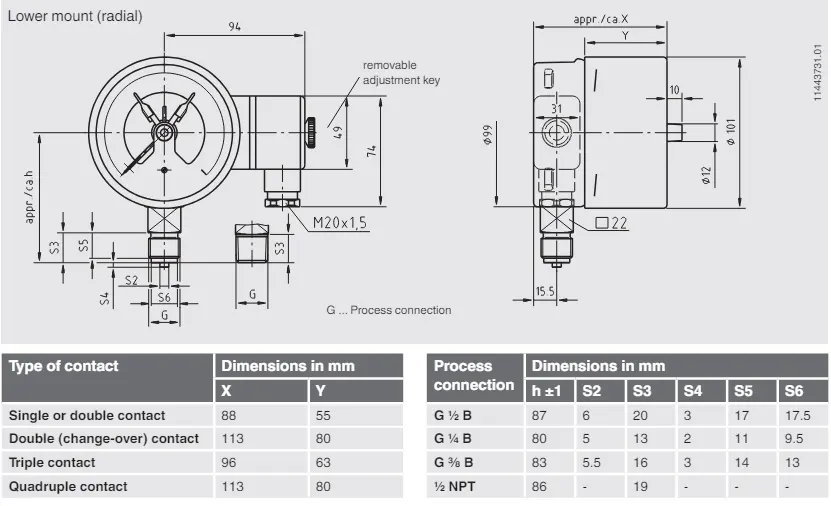

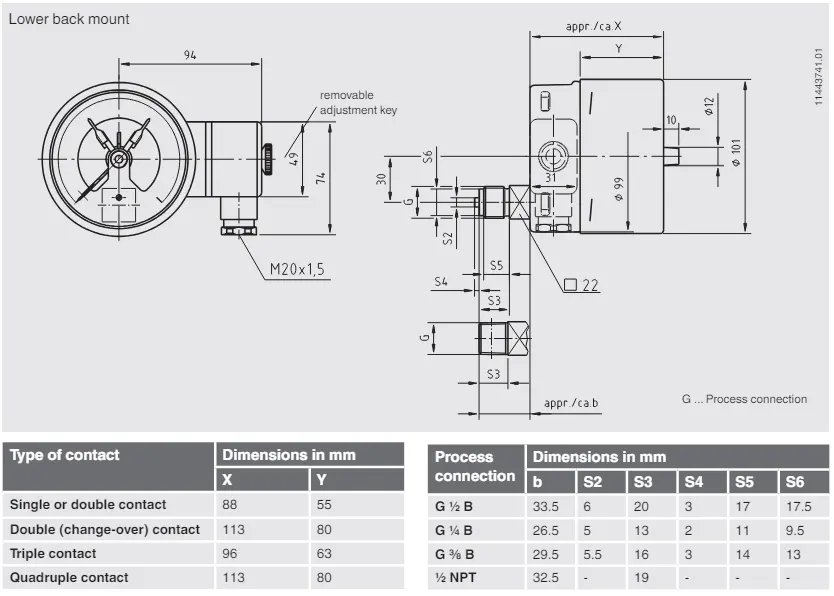

■ Alsó rögzítés (radiális) ■ Alsó hátsó rögzítés |
|
Ügy |
Rozsdamentes acél |
|
Nyomáselem |
Rozsdamentes acél 316L C-típus vagy spirális típusú |
|
Mozgás |
Rozsdamentes acél |
|
Tárcsa |
Alumínium |
|
Állítsa be a mutatót |
Alumínium, piros |
|
Ablak |
Laminált biztonsági üveg |
|

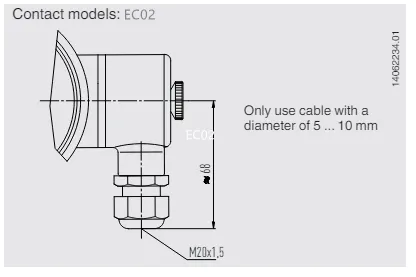

Elektromos csatlakozás |
Kábel aljzat PA 6, fekete A VDE 0110 C/250 V szigetelési csoport szerint Kábel tömszelencé M20 x 1,5 Feszültségmentesítés 6 csavaros sorkapocs + PE 2,5 mm² vezeték-keresztmetszethez Más kérésre |
|
Kapcsolatok váltása |
Mágneses pattintható érintkező modell EC02 ■ Nincs vezérlőegység és tápellátás ■ Közvetlen kapcsolás 250 V, 1 A-ig ■ Mérőműszerenként legfeljebb 4 kapcsolóérintkező |

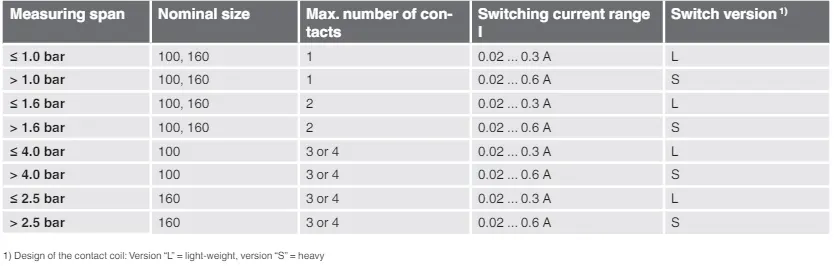

Az EC02 típusú mágneses pattintható érintkezővel rendelkező műszerek specifikációi
Az érintkezők javasolt beállítási tartománya a skála 25 ... 75 %-a (kérésre 0 ... 100 %). Érintkező anyaga (standard): ezüst-nikkel, aranyozott
A névjegyek beállítása
Az ajánlott minimális hézag 2 érintkező között a mérési tartomány 20%-a. A kapcsoló hiszterézise 2...5% (tipikus)

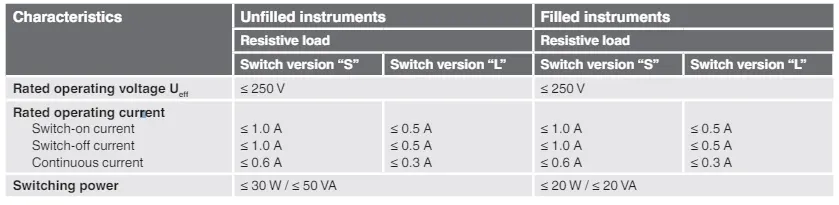

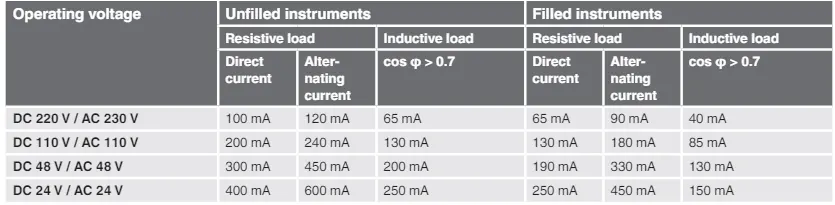

Ajánlott érintkezési terhelés rezisztív és induktív terhelésekkel
EC02.010.160, EC010.050.160 modellek
