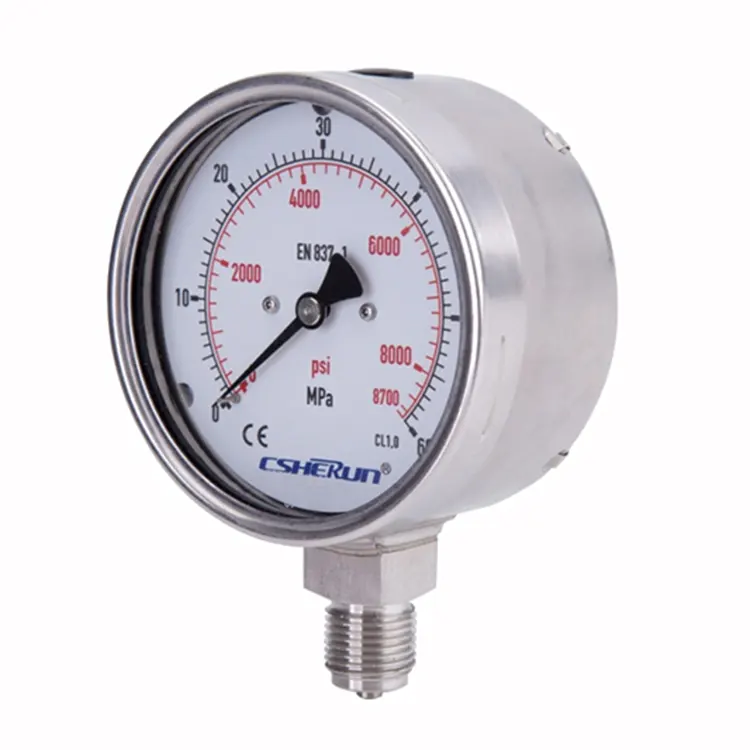

A Kínában gyártott fejlett biztonsági nyomásmérőt elsősorban a gáznyomás pontos mérésére használják. Mind a mikronyomás mérésére, mind a túlnyomás elleni védelemre képes bizonyos mértékig, ezzel biztosítva a biztonságot és a megbízhatóságot a különböző alkalmazásokban. A rozsdamentes acél anyagokból készült mérőeszköz kivételes tartósságot és korrózióállóságot kínál, így kiválóan alkalmas zord és megerőltető környezetekre.
A biztonsági nyomásmérőt széles körben használják számos iparágban, többek között az olaj- és gázipart, a vegyipart és a petrolkémiai ipart, az energiatechnikát, valamint a víz- és szennyvízkezelési technológiát. Sokoldalúsága és megbízhatósága nélkülözhetetlen eszközzé teszi a különböző rendszerek és folyamatok biztonságos és hatékony működését ezekben a kritikus szektorokban.
A jó hírű kínai CSHERUN gyár biztonsági nyomásmérője testreszabási lehetőségeket kínál az Ön egyedi igényeinek megfelelően. Megrendeléskor rugalmasan választhat speciális számlapjelzéseket az Ön preferenciái szerint. Ezen kívül kérésre rányomtathatjuk cége személyre szabott logóját a számlapra, ezzel egy csipetnyi professzionalizmust és márkaidentitást adva berendezéséhez. A CSHERUN-nal nemcsak kiváló minőségű terméket kap, hanem személyre szabott, az Ön igényeire szabott szolgáltatást is.
● A személyi védelem fokozott biztonsági követelményei

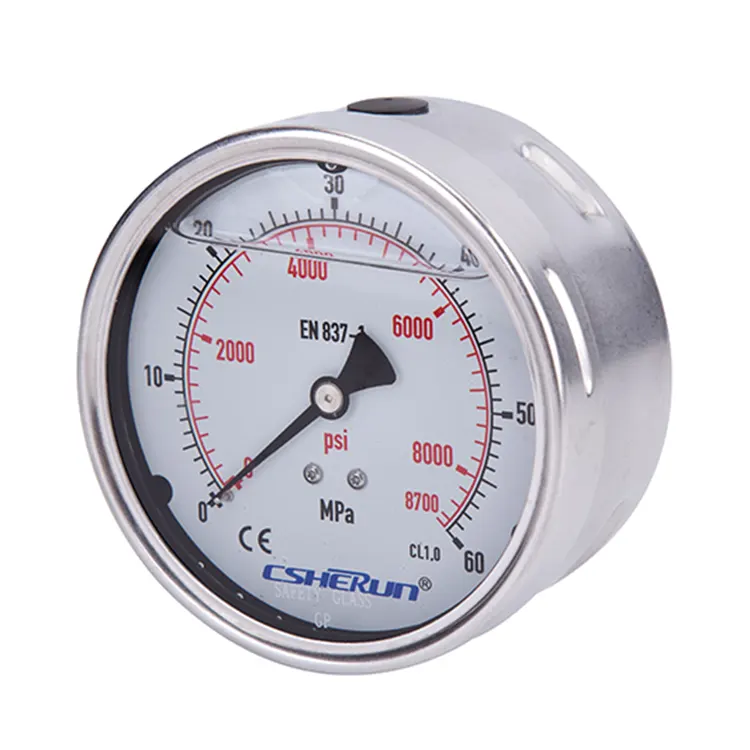

● Folyadékkal töltött tokkal nagy dinamikus nyomásterheléssel vagy rezgésekkel járó alkalmazásokhoz
● Gáz- és folyékony halmazállapotú agresszív közegekhez, amelyek nem túl viszkózusak vagy nem kristályosodnak, agresszív környezetben is
● Olaj- és gázipar, vegyipar és petrolkémiai ipar, energetika, valamint víz- és szennyvíztechnológia
● Biztonsági változat tömör terelőfallal, amely megfelel az EN 837-1 szabvány követelményeinek és vizsgálati feltételeinek
● Kiváló terhelési stabilitás és ütésállóság
● Teljesen rozsdamentes acélból
● A skála 0…0,6 és 0…1000 bar között van
|
A nyomásmérő maximális skálaértéke (bar) |
≤25 |
＜25 és ≤600 között |
＜600 – ≤1000 |
|
Nyomásciklusok száma |
120 000 |
100 000 |
30 000 |
|
Tervezés |
EN837-1 |
|
|
Névleges méret mm-ben |
63, 100, 160 |
|
|
Pontossági osztály |
NS 63: 1.6 NS 100, 160: 1.0 |
|
|
Skálatartományok
|
NS 63: 0 ... 1 - 0 ... 1000 bar NS 100: 0 ... 0,6 - 0 ... 1000 bar vagy minden más egyenértékű vákuum vagy kombinált nyomás- és vákuumtartomány |
|
|
Nyomáskorlátozás
|
NS 63: Állandó: 3/4 x teljes skálaérték Ingadozó: 2/3 x teljes skálaérték Rövid idő: Teljes skálaérték
NS 100: Állandó: Teljes skálaérték Ingadozó: 0,9 x teljes skálaérték Rövid idő: 1,3 x teljes skálaérték |
|
|
Megengedett hőmérséklet
|
Környező: -40 … +60 °C töltetlen műszerekkel -20 … +60 °C glicerin töltetű műszerekkel
Közepes: +200 °C maximum töltetlen műszerekkel +100 °C maximum töltött műszerekkel |
|
|
Hőmérséklet hatás |
Ha a mérőrendszer hőmérséklete eltér a referencia hőmérséklettől (+20 °C): max. ±0,4 %/10 K a teljes skálaértékhez képest |
|
|
Behatolás elleni védelem az IEC/EN 60529 szerint |
IP65 (hátsó csatlakozóval rendelkező műszerek: IP54) |
|
|
Folyamat kapcsolat
|
Rozsdamentes acél 316L (NS 63: 1.4571) Alsó rögzítés (radiális) vagy alsó hátsó rögzítés NS 63: G ¼ B (férfi), SW 14 NS 100: G ½ B (férfi), SW 22 |
|
Nyomáselem |
Rozsdamentes acél 316L C-típus vagy spirális típusú |
|
Mozgás |
Rozsdamentes acél |
|
Tárcsa |
Alumínium, fehér, fekete NS 63 felirattal, mutató ütközőcsappal |
|
Mutató |
Alumínium, fekete |
|
Ügy |
Rozsdamentes acél, tömör terelőfallal (Szilárd elülső) és kifújható hátul, skálatartomány ≤ 0 ... 16 bar (alsó rögzítés) kiegyenlítő szeleppel a szellőzőházhoz |
|
Ablak |
Laminált biztonsági üveg (NS 63: Polcarbonate) |
|
Gyűrű |
Bajonettgyűrű, rozsdamentes acél |
|
Töltő folyadék |
Glicerin (glicerin-víz keverék ≤ 0 ... 2,5 bar skálatartományokhoz) |
■ Egyéb folyamatkapcsolat
■ Membrántömítésekre szerelés, lásd a termékismertetőt a membrántömítésekről
■ Mérőrendszer Monel
■ Panelre szerelhető karima, rozsdamentes acél vagy polírozott rozsdamentes acél
■ Felületi rögzítő fülek a hátoldalon, rozsdamentes acél
■ Környezeti hőmérséklet -40 °C: Szilikonolaj-töltés
■ Behatolás elleni védelem IP66, IP67
■ Bourdon csöves nyomásmérő kapcsolóérintkezőkkel
