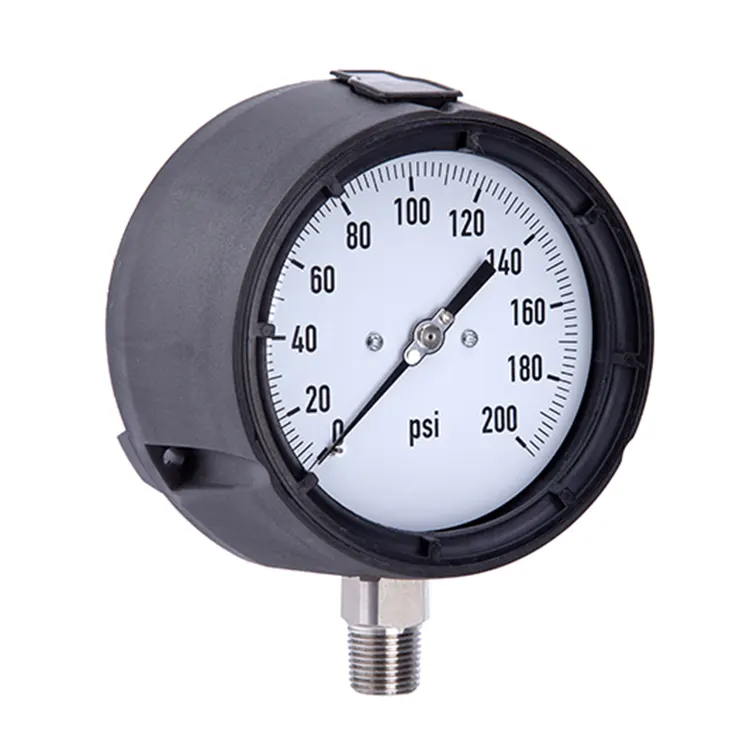

A Kínában gyártott fejlett Process Pressure Gauge elsősorban gáznyomás mérésére szolgál, amely mikronyomásmérésre és bizonyos mértékig túlnyomás elleni védelemre is alkalmas. A rozsdamentes acélból készült és fenolos tokanyagban található mérőműszer kivételes terhelési stabilitással és ütésállósággal büszkélkedhet.
A Process Pressure Gauge biztonsági változata tömör terelőfallal rendelkezik, amelyet az ASME B 40.100 követelményeinek és vizsgálati feltételeinek megfelelően terveztek. Ezenkívül tartalmaz toktöltést, hogy ellenálljon a nagy dinamikus nyomásterheléseknek és rezgéseknek, így sokféle alkalmazásra alkalmas. A skála 0-tól 10 psi-ig és 0-30 000 psi-ig terjed [0-0,6 bar-tól 0-2000 bar-ig], sokoldalúságot biztosítva különféle nyomásmérési igényekhez.
A CSHERUN Process Pressure Gauge ideális olyan alkalmazásokhoz, amelyek nagy dinamikus nyomásterheléssel és rezgésekkel járnak. Alkalmas gáz- és folyékony halmazállapotú agresszív közegek mérésére, amelyek nem túl viszkózusak vagy kristályosodnak, még zord környezetben is. Ez a mérőműszer kiváló a feldolgozóiparban, beleértve az üzemépítést, a vegyipart és a petrolkémiai ipart, az erőműveket, a bányászatot, szárazföldi és tengeri környezetben egyaránt, valamint a környezetvédelmi technológiát. Ezen kívül kiválóan alkalmas gépgyártásra és általános üzemépítésre.
● Rendkívül dinamikus nyomásterheléssel és rezgésekkel járó alkalmazásokhoz
● Gáznemű és folyékony agresszív közegekhez, amelyek nem túl viszkózusak vagy nem kristályosodnak, agresszív környezetben is
● Feldolgozóipar: üzemépítés, vegyipar, petrolkémiai ipar, erőművek, bányászat, on-/offshore és környezetvédelmi technológia
● Gépgyártás és általános üzemépítés
● Kiváló terhelési stabilitás és ütésállóság
● Biztonsági változat tömör terelőfallal, amely megfelel az ASME B 40.100 követelményeinek és vizsgálati feltételeinek
● Toktöltéssel a nagy dinamikus nyomásterheléssel és rezgésekkel járó alkalmazásokhoz
● A skála 0…10–0…30 000 psi [0…0,6–0…2000 bar]
|
A nyomásmérő maximális skálaértéke (bar) |
≤25 |
＜25 és ≤600 között |
＜600 – ≤1000 |
|
Nyomásciklusok száma |
120 000 |
100 000 |
30 000 |
|
Tervezés |
ASME B40.100 |
|
Névleges méret mm-ben |
115, 160 |
|
Pontossági osztály |
±0,5% < 1600 bar ±1% >1600 bar |
|
Skálatartományok |
0 … 0,06 - 0 … 2000 bar |
|
Nyomáskorlátozás
|
Állandó: Teljes skálaérték Ingadozó: 0,9 x teljes skálaérték Rövid idő: 1,5-szeres teljes skálaérték |
|
Megengedett hőmérséklet
|
Környező: -40 … +60 °C (töltés nélkül) -20 … +60°C (glicerines töltelék)
Közepes: -20 … +100°C |
|
Hőmérséklet hatás |
A mérőrendszer referenciafeltételeitől való eltérés esetén: a teljes skálaérték ≤ ±0,4 % per 18 °F [≤ ±0,4 % / 10 °C] |
|
Behatolás elleni védelem az IEC/EN 60529 szerint |
IP54 IP65 |
|
Folyamat kapcsolat
|
Rozsdamentes acél 316L Monel, Hastelloy C (opcionális) 1/4 NPT vagy 1/2 NPT (férfi) 1/4G vagy 1/2G (férfi) |
|
Csatlakozás helye |
Alsó rögzítés Hátsó alsó rögzítés |
|
Kapszula elem |
Rozsdamentes acél 316L |
|
Mozgás |
Rozsdamentes acél |
|
Tárcsa |
Alumínium |
|
Mutató |
Alumínium, fekete |
|
Ügy |
Hőre lágyuló, fekete, tömör terelőfallal és kifújható hátlappal |
|
Ablak |
Műanyag |
|
Gyűrű |
Menetes előlap |
■ Egyéb folyamatkapcsolat
■ Membrántömítésekre szerelés, lásd a termékismertetőt a membrántömítésekről
■ Adapterkészlet panelre szereléshez
■ Ablak: műszerüveg vagy laminált biztonsági üveg
■ Tárcsázási elrendezés az ügyfelek igényei szerint
■ A tok kitöltése szilikonnal
