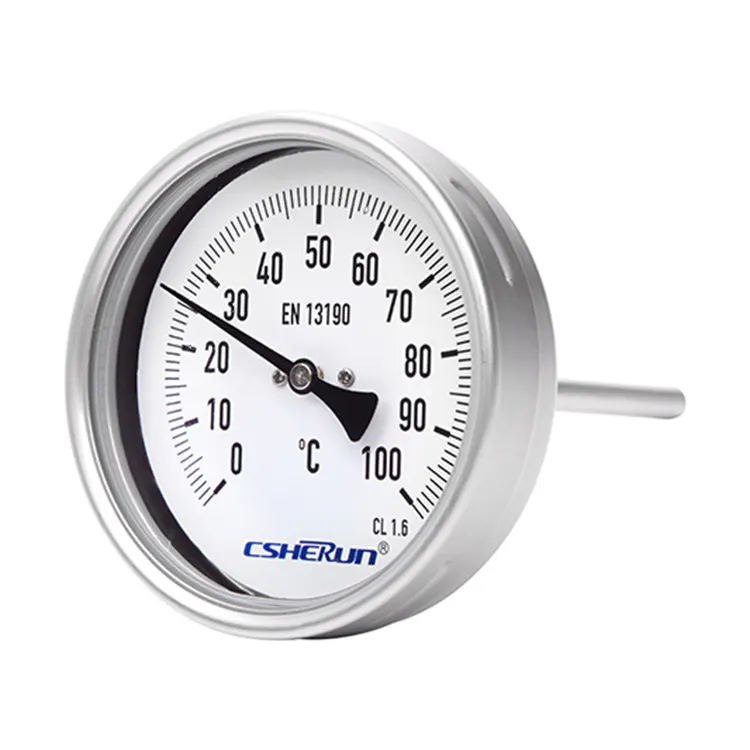

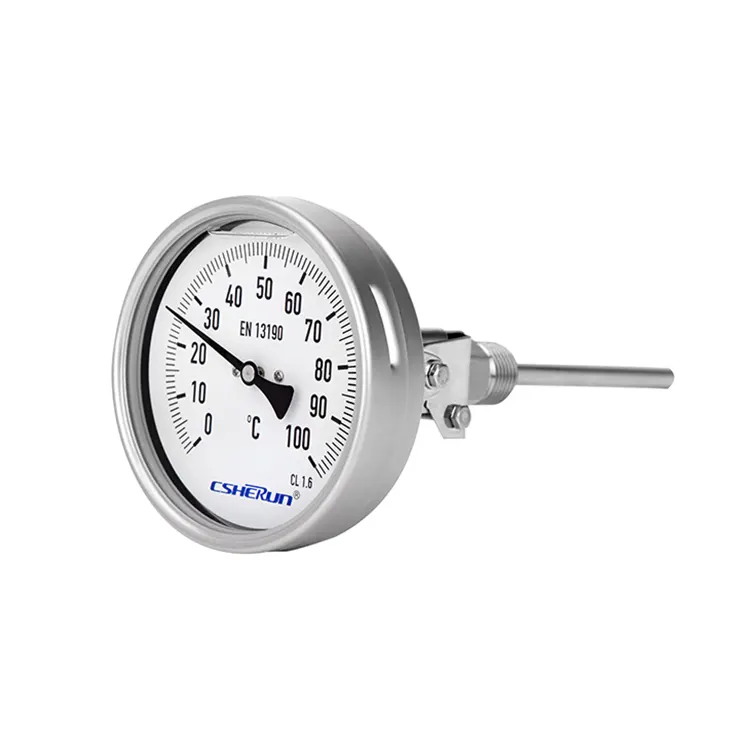

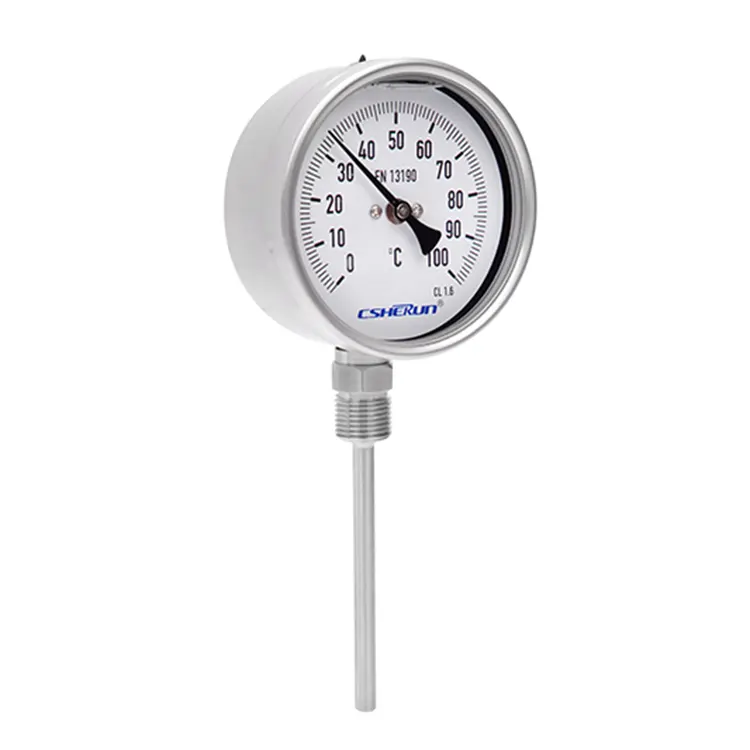

A CSHERUN Bimetal Thermometer Process Version változatos ipari környezetben kiváló, beleértve a vegyi anyagokat, petrolkémiai anyagokat, olajat és gázt, energiát, valamint víz-/szennyvízkezelést. Teljesen rozsdamentes acél konstrukciója garantálja a tartósságot és a korrózióállóságot, így ideális az általános technológiai műszerekhez zord és agresszív környezetben. A személyre szabottság érdekében az ügyfelek speciális számlapjelzéseket kérhetnek, vagy akár céges logójukat is rányomtathatják a számlapra, ezzel is javítva a műszer azonosítását és professzionalizmusát.
● Általános folyamatműszerek a vegyiparban és a petrolkémiai iparban, az olaj- és gáziparban, az energia- és a víz-/szennyvíziparban
● Hőmérsékletmérés zord és agresszív környezetben
● A skála -60 ... +600 °C között van
● Szélsőséges környezeti hőmérsékletekhez
● Karbantartásbarát bajonett tok
● Minden rozsdamentes acél szerkezet
● Egyedi szárhossz 63 ... 1000 mm-től
|
Tervezés |
EN13190 |
|
Mérőelem |
Bimetál tekercs |
|
Névleges méret mm-ben |
63, 100, 160 |
|

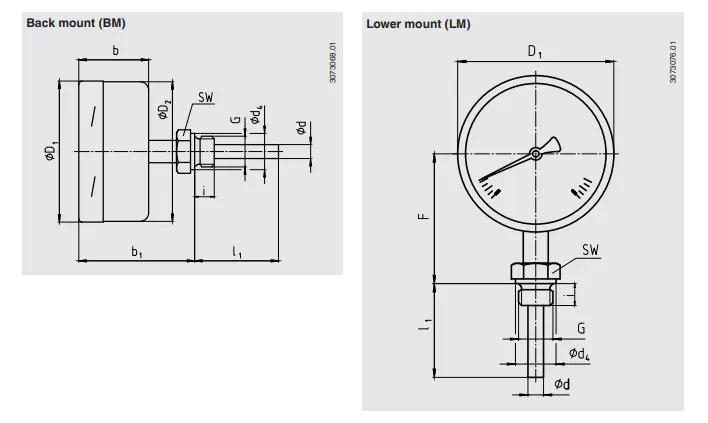

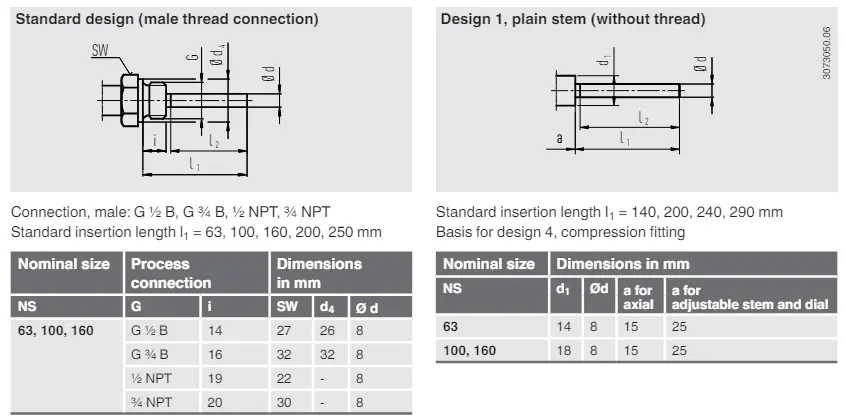

Csatlakozás kialakítása
|

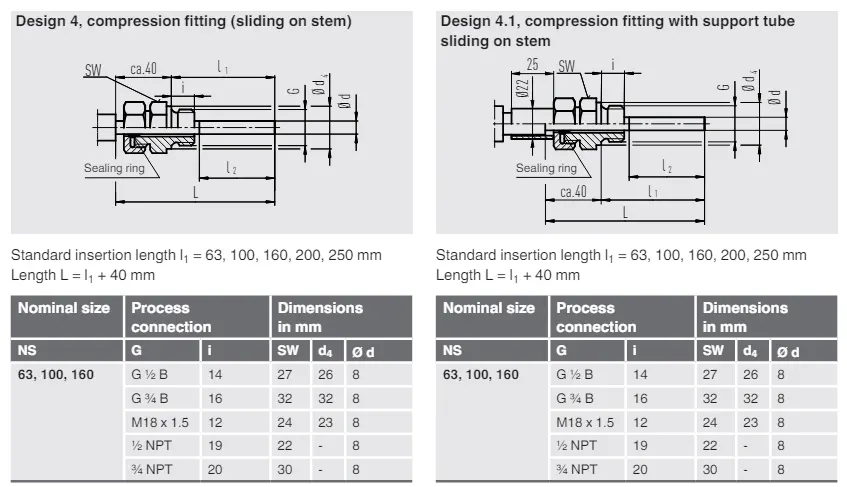

S, szabványos (külső menetes csatlakozás) 1, sima szár (menet nélkül 2, hím anya 3, hollandi anya 4, kompressziós szerelvény (a száron csúszó) 5, hollandi anya és laza menetes csatlakozás |
|

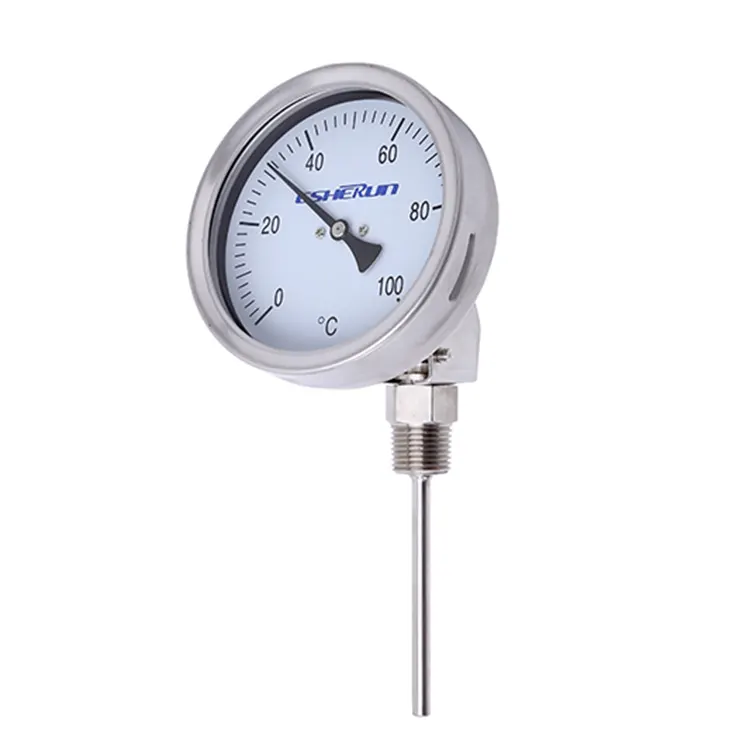

Állítható szár és számlap” tokos változat |
90°-ban elforgatható és 360°-ban forgatható |
|
Mértékegység (skálatartomány)
|
°C Opció: ■ °F ■ °C/°F (kettős skála) ■ °F/°C (kettős skála) |
|
Folyamat kapcsolat
|
■ Sima, menet nélkül ■ G ½ B ■ ½ NPT ■ G ½ nőstény ■ ½ NPT nőstény ■ M20 x 1,5 ■ M24 x 1,5 nő mások kérésre |
|
Pontosság |
1. osztály az EN13190 szerint |
|
A munka csengett |
Folyamatos terhelés (1 év) Mérési tartomány (EN13190) Rövid idő (max. 24 óra) Skálatartomány (EN13190)
|
|
A szár átmérője |
6,35 mm Opció: ■ 6 mm ■ 8 mm ■ 10 mm ■ 12 mm Más kérésre |
|
Beillesztési hossz L1 |
63 ... 1000 mm A minimális/maximális hossz a mérési tartománytól és átmérőtől függ |
|
Ablak |
Műszerüveg NS 63: ablak polikarbonátból Opció: Laminált biztonsági üveg, átlátszó nem szilánkos műanyag |
|
Nulla beállítás (opció) |
A tok hátoldalán, kívül csak az állítható szárhoz és számlaphoz |
|
Csillapítás |
Nélkül Opció: Glicerin/szilikon olaj toktöltéssel, max. 250 °C (a szondánál) |
|
Nedvesített anyagok |
szár, folyamatcsatlakozás Rozsdamentes acél 304SS opció: rozsdamentes acél 316L |
|
Nem nedvesített anyagok |
Tok, bajonettgyűrű Rozsdamentes acél 304SS (opció: rozsdamentes acél 316L) |
|
Tárcsa |
Alumínium fehér, fekete felirattal |
|
Mutató |
Alumínium, fekete |
|
Behatolás elleni védelem az IEC/EN 60529 szerint |
IP65 Opció: ■ IP66 ■ IP67 |
|
Megengedett hőmérsékletek |
Ambient (a toknál) -40 ... +70 °C (töltőfolyadékkal/anélkül) Opció: ■ -50 ... +70 °C ■ -70 ... +60 °C |
|
Tárolás és szállítás |
-50 … +70 °C |
|
Megengedett üzemi nyomás a szárnál |
max. 25 bar, statikus |
|
Skálatartomány ℃-ban |
Mérési tartomány ℃-ban |
Skálatávolság ℃-ban |
|
-40 … +60 |
-30 … +50 |
1 |
|
-40 … +80 |
-30 … +60 |
2 |
|
-40 … +160 |
-30 … +140 |
2 |
|
-30 …+50 |
-20 …+40 |
1 |
|
-30 …+70 |
-20 …+60 |
1 |
|
-20… +60 |
-10… +50 |
1 |
|
-20… +80 |
-10… +70 |
1 |
|
-20… +100 |
0… +80 |
2 |
|
-20… +120 |
0… +100 |
2 |
|
-20… +140 |
0… +120 |
2 |
|
-10… +50 |
0… 40 |
1 |
|
0…60 |
10…50 |
1 |
|
0…80 |
10 …70 |
1 |
|
0…100 |
10…90 |
1 |
|
0…120 |
10 … 110 |
2 |
|
0…150 |
20…130 |
2 |
|
0 … 160 |
20…140 |
2 |
|
0…200 |
20…180 |
2 |
|
0…250 |
30…220 |
2 |
|
0…300 |
30 … 270 |
5 |
|
0…400 |
50…350 |
5 |
|
0…500 |
50…450 |
5 |
|
0…600 |
100…500 |
5 |

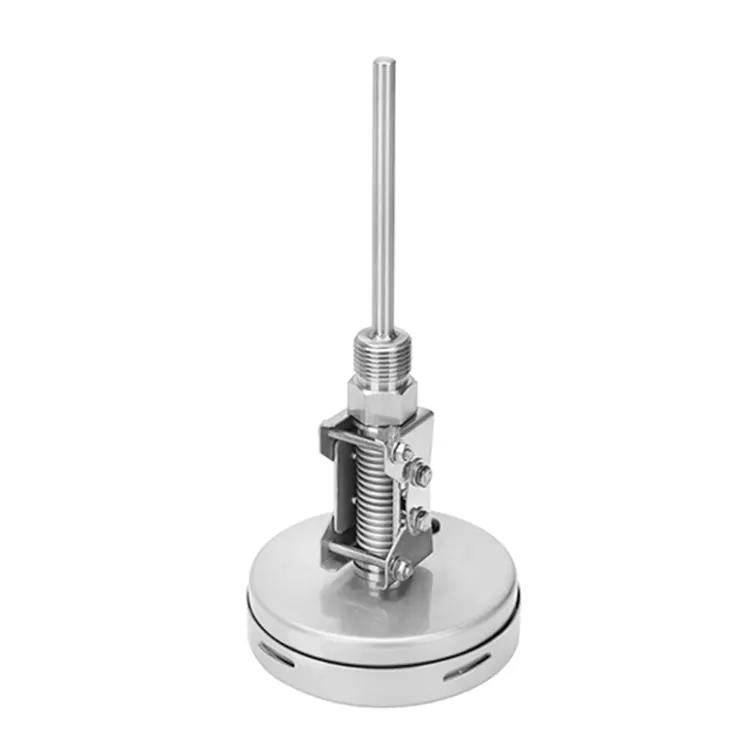

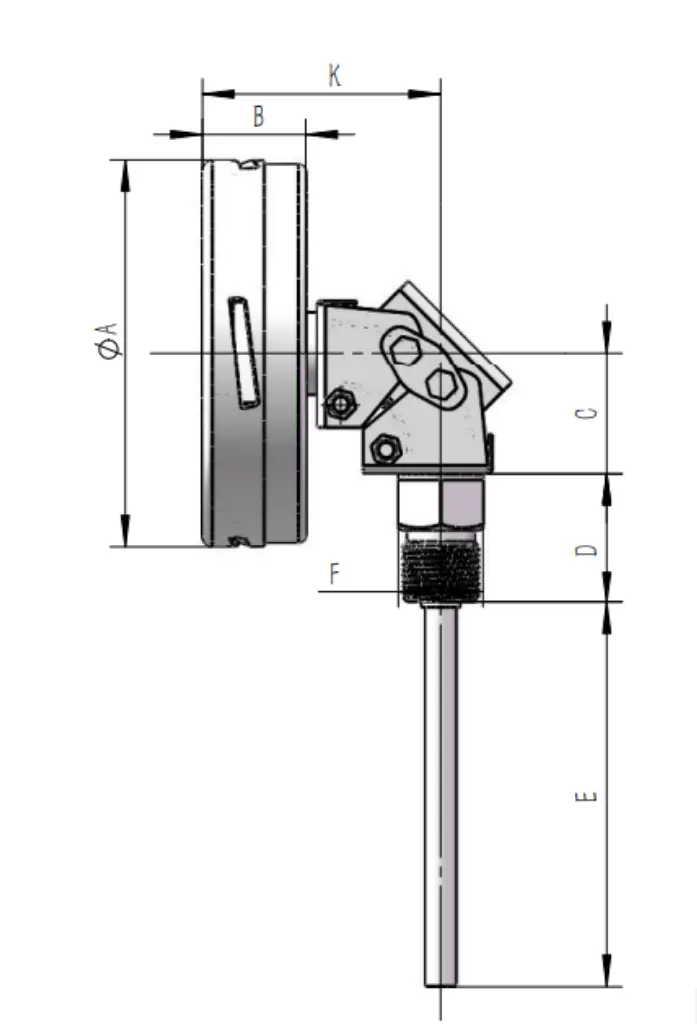

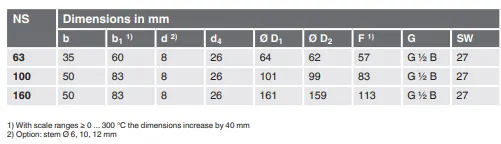

Állítható szárral és számlappal változat
