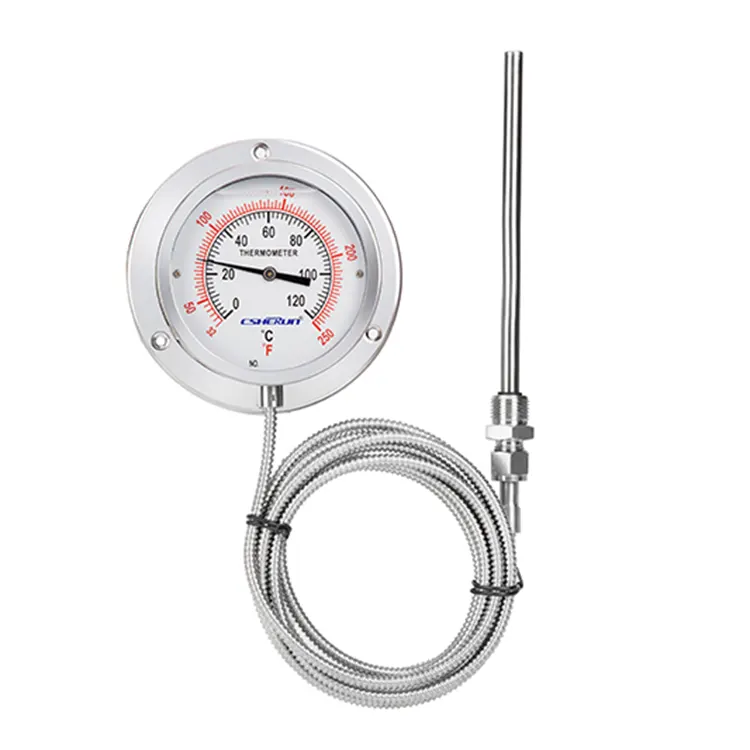

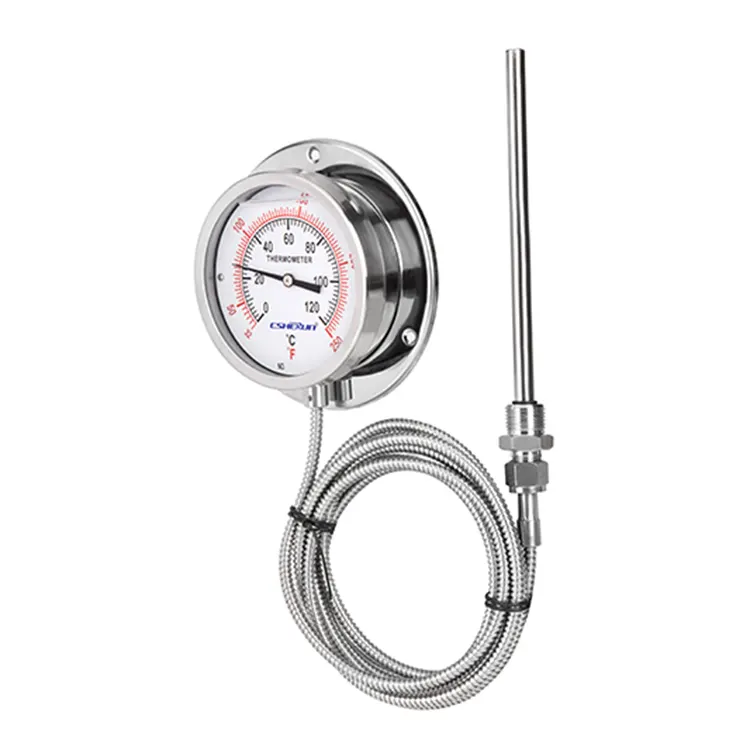

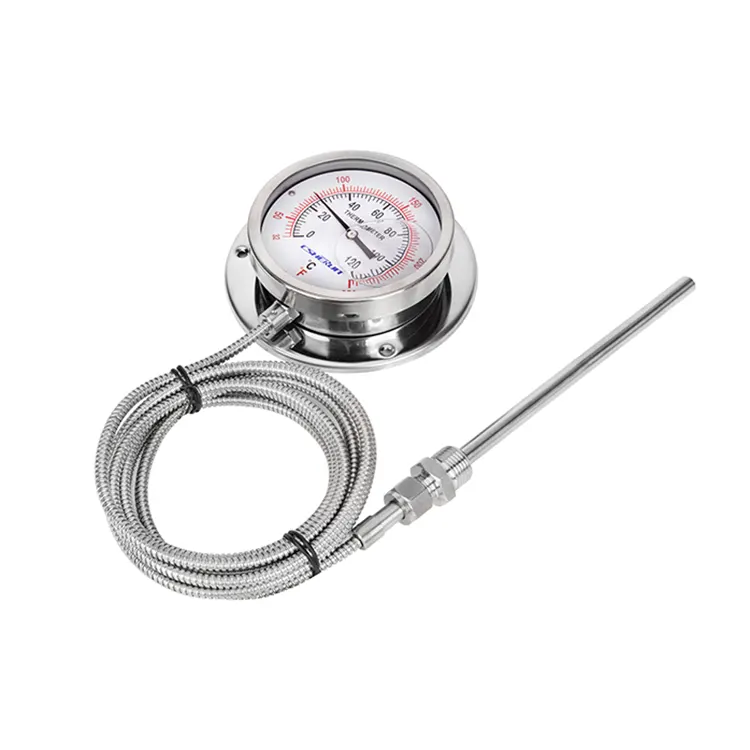

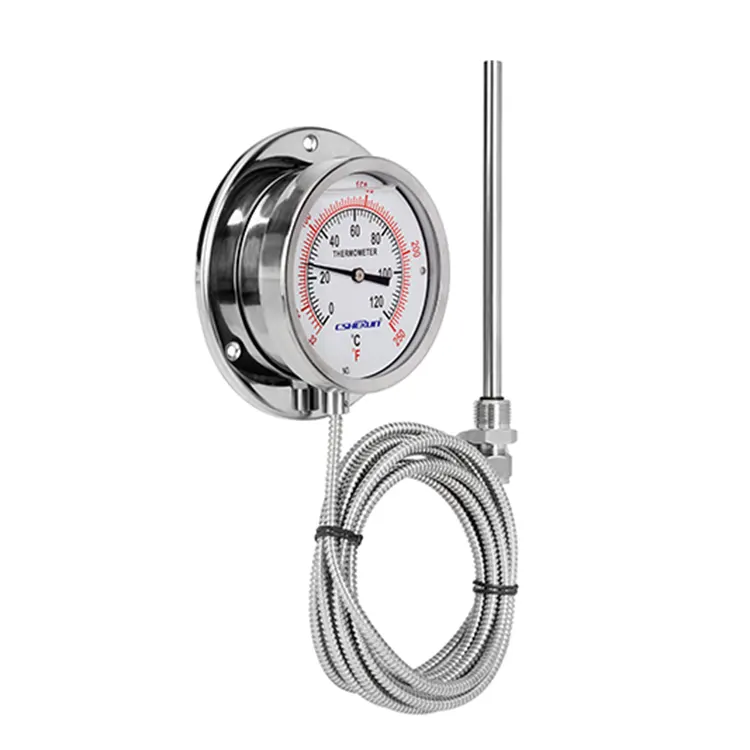

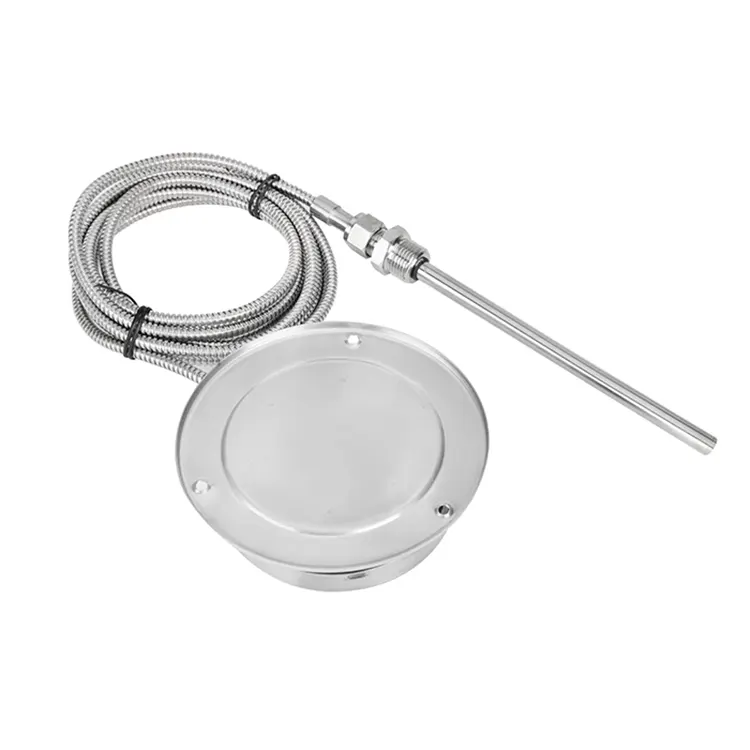

Nyomástípus hőmérsékletmérő

Tervezés

Mérési elv

Bourdon csőrendszer

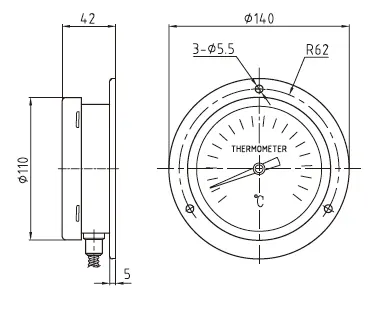

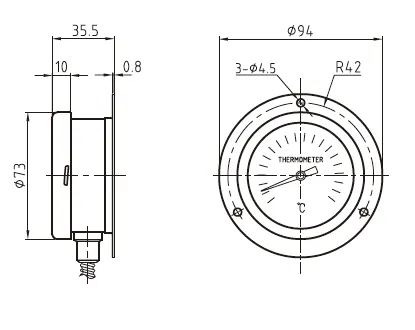

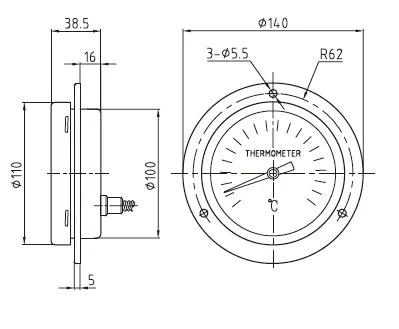

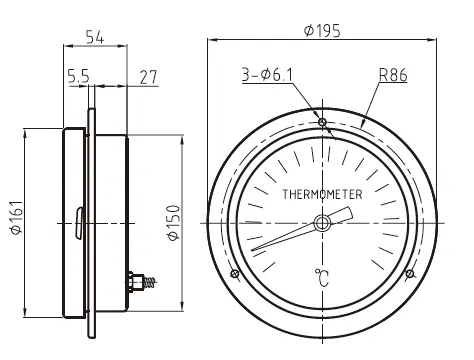

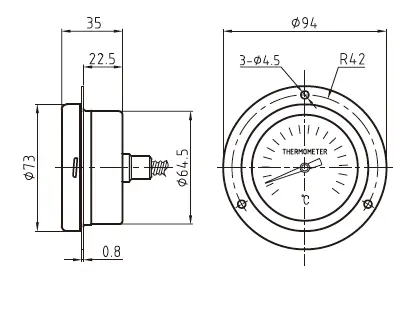

Névleges méret mm-ben

63, 100, 150

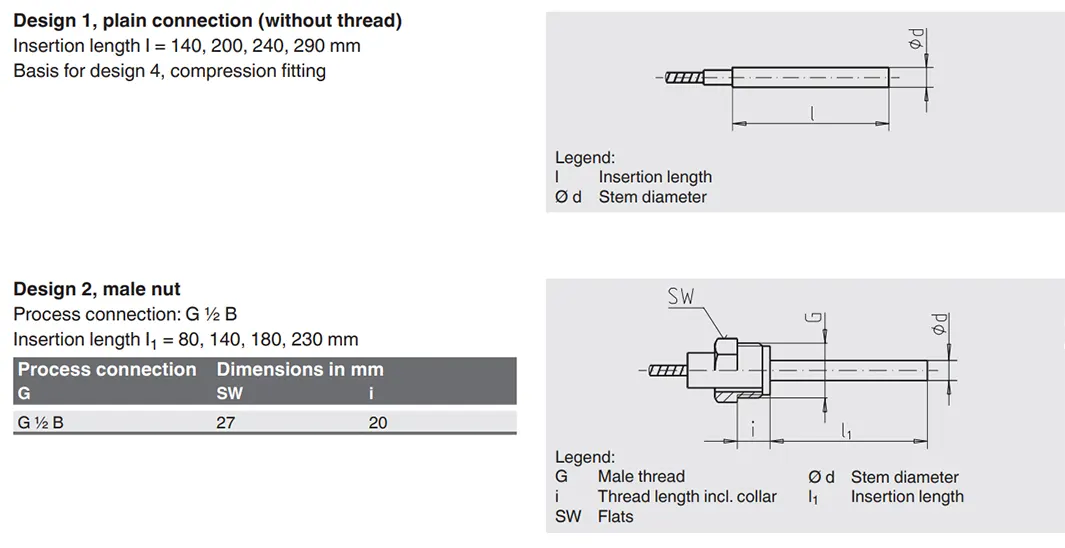

Csatlakozás kialakítása

1, sima szár (menet nélkül)

2, hím anya

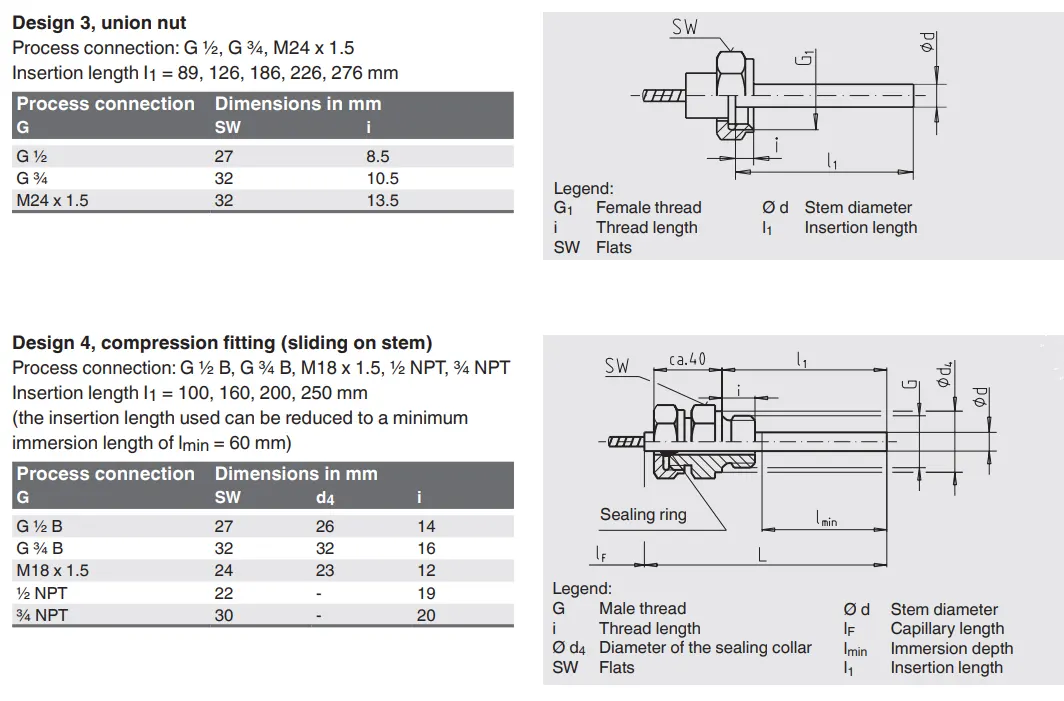

3, hollandi anya

4, kompressziós szerelvény (a száron csúszó)

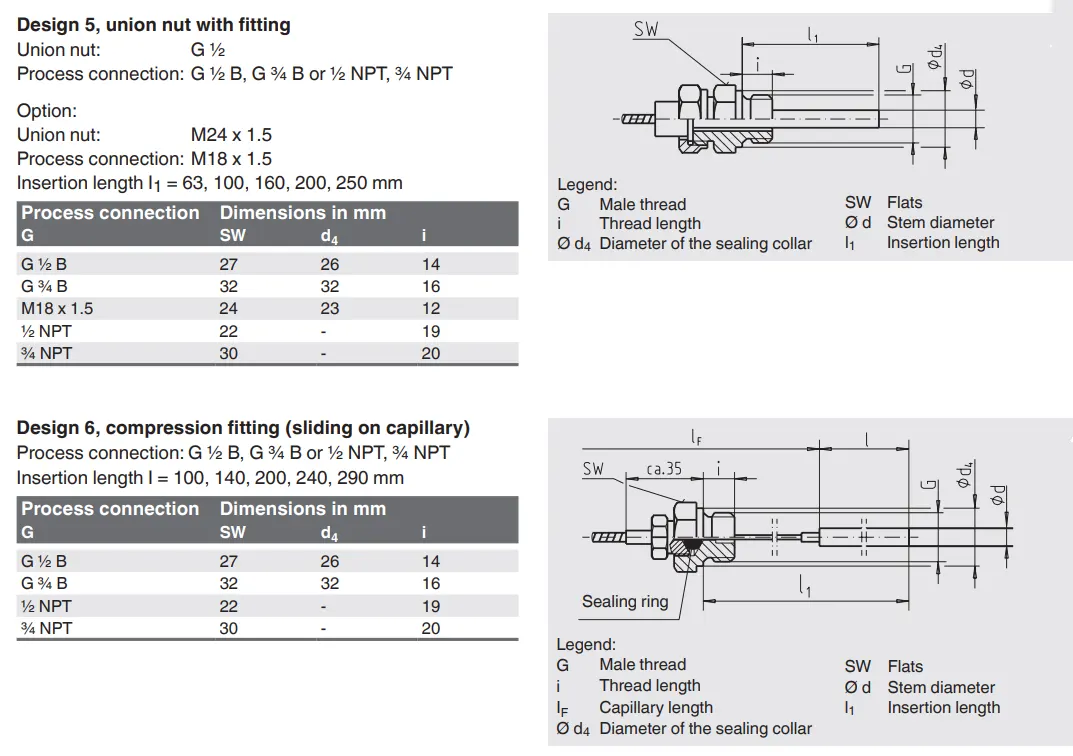

5, csatlakozó anya szerelvénnyel

6, kompressziós szerelvény (a kapillárison csúszó)

Mértékegység (skálatartomány)

°C

Opció:

■ °F

■ °C/°F (kettős skála)

■ °F/°C (kettős skála)

Folyamat kapcsolat

■ Sima, menet nélkül

■ G ½ B

■ ½ NPT

■ G ½ nőstény

■ ½ NPT nőstény

■ M20 x 1,5

■ M24 x 1,5 nő

mások kérésre

Pontossági osztály

2. osztály

A szár átmérője

8mm, rozsdamentes acél 316L

Opció

■ 6 mm

■ 6,35 mm

■ 8 mm

■ 10 mm

■ 12 mm

Más kérésre

Tok, előlapgyűrű

Rozsdamentes acél 304

Opció:

Rozsdamentes acél 316L

Kapcsolat

Rozsdamentes acél 316L

Ablak

Műszerüveg: 100, 150

Átlátszó műanyag: 63

Opció:

Laminált biztonsági üveg, átlátszó nem szilánkos műanyag

Tárcsa

Alumínium fehér, fekete felirattal

Mutató

Alumínium, fekete

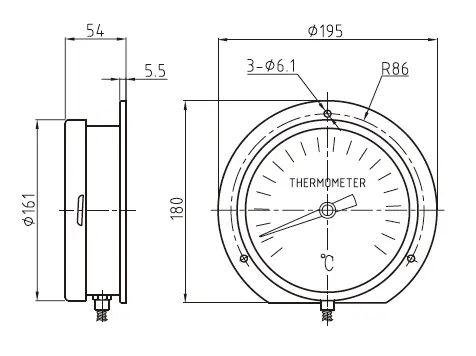

Kapilláris bejutás

Hátul vagy alul

Hajszálcsöves

Hossz az ügyfél specifikációja szerint (max. 10 m), Ø 2 mm, rozsdamentes acél 1.4571, hajlítási sugár legalább 6 mm

Megengedett működési prés a szárnál

25 bar max, statikus

Behatolás elleni védelem

IP65 az IEC 60259 / IEC 529 szerint

Üzemeltetési feltételek

Környezeti hőmérséklet tartomány (a háznál)

0 ... +40 °C max. (más kérésre)

Tárolási hőmérséklet tartomány

Folyékony csillapítás nélkül                                        ■ -50 ... +70 °C

élelmiszer-kompatibilis folyadékcsillapítással                       ■ -20 ... +60 °C

Folyadék csillapítással                                          ■ -50 ... +60 °C

Skálatartomány ℃-ban

Mérési tartomány ℃-ban

Skálatávolság ℃-ban

-60 … +40

-50 … +30

1

-40 … +60

-30 … +50

1

-30 …+50

-20 …+40

1

-20… +60

-10… +50

1

-20… +80

-10… +70

1

0…60

10…50

1

0…80

10 …70

1

0…100

10…90

1

0…120

10 … 110

2

0 … 160

20…140

2

0…200

20…180

2

0…250

30…220

5

0…300

30 … 270

10

0…400

50…350

10
