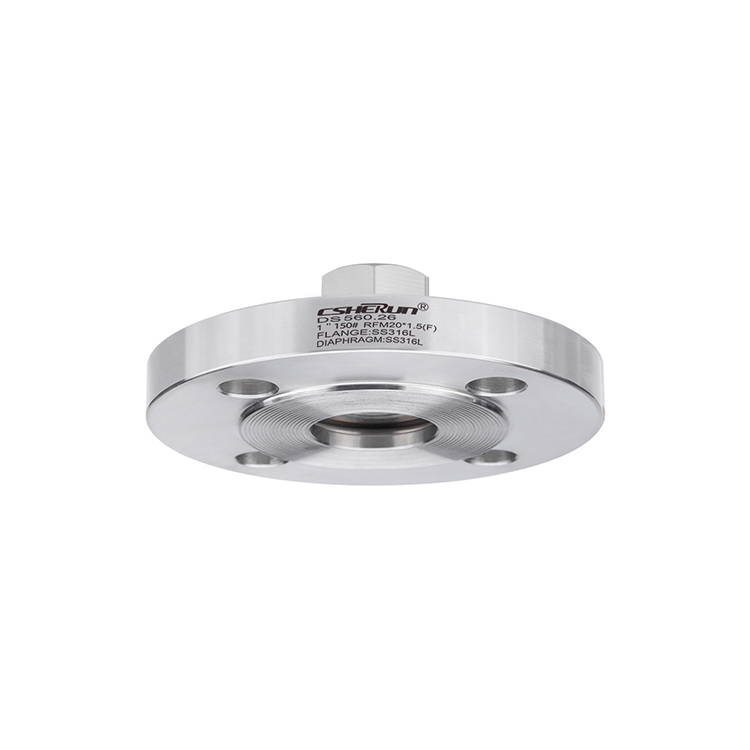

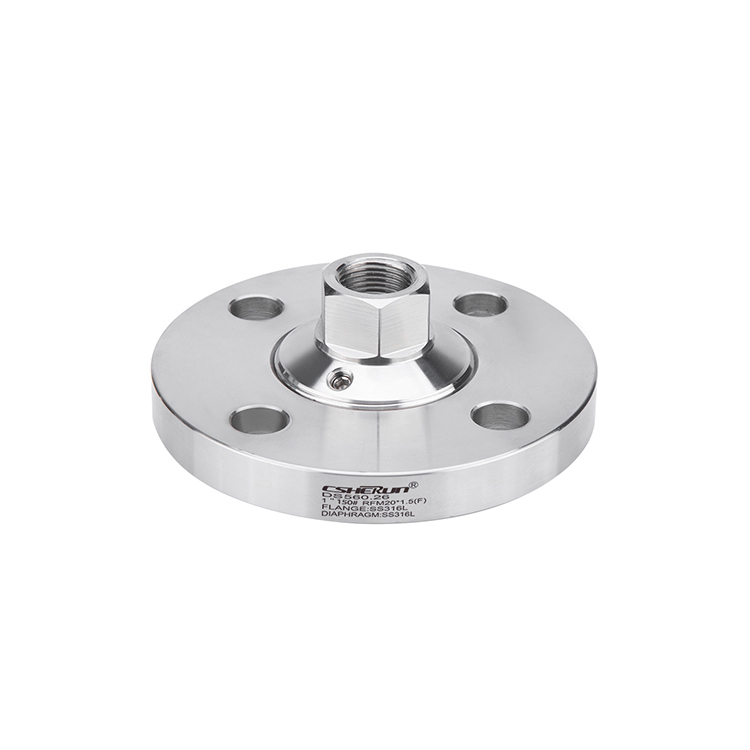

Membrán tömítés karima csatlakozással

Alkalmazások

● Agresszív, nagyon viszkózus, kristályosító vagy forró média

● A folyamatipar

● Kis karimás folyamatok csatlakozásai

Különleges jellemzők

● Karima belső, minden hegesztett membrán

● Kompakt formatervezés

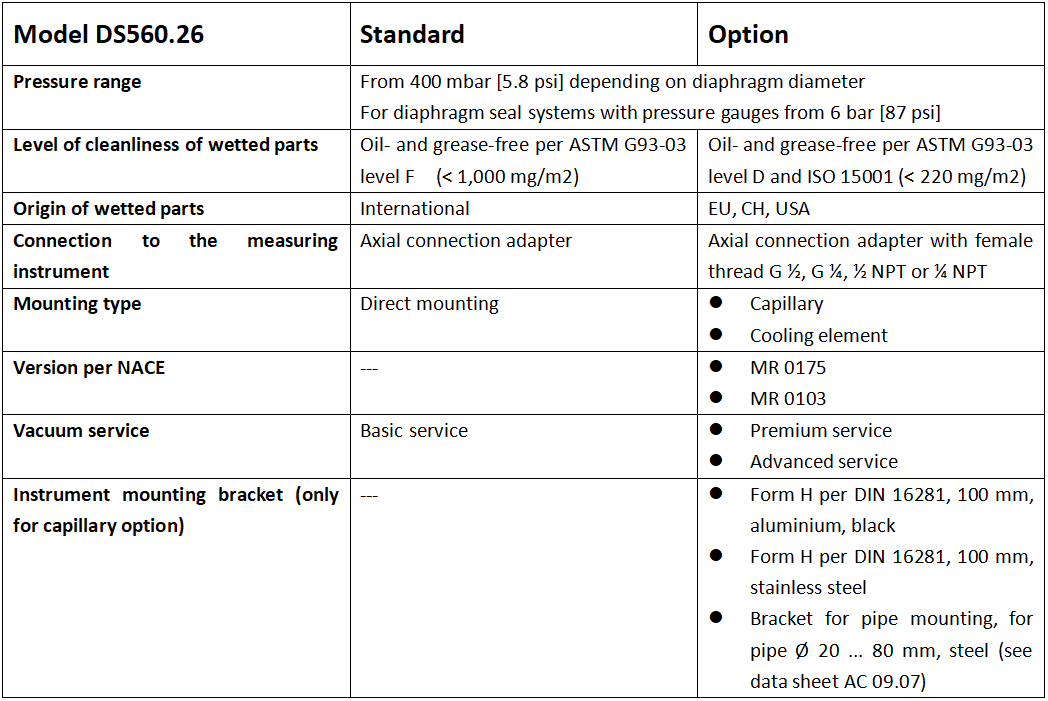

Előírások

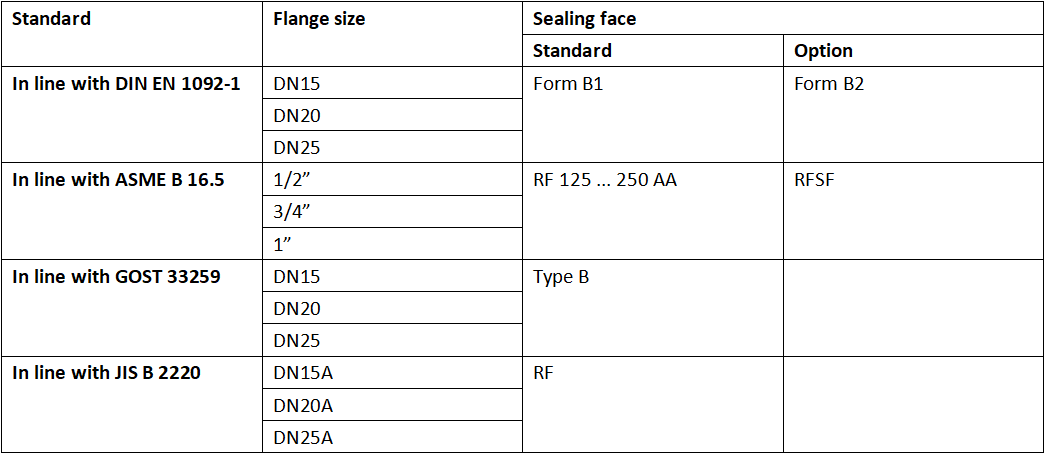

Folyamatkapcsolat, karima

További karimák és lehetőségek kérésre

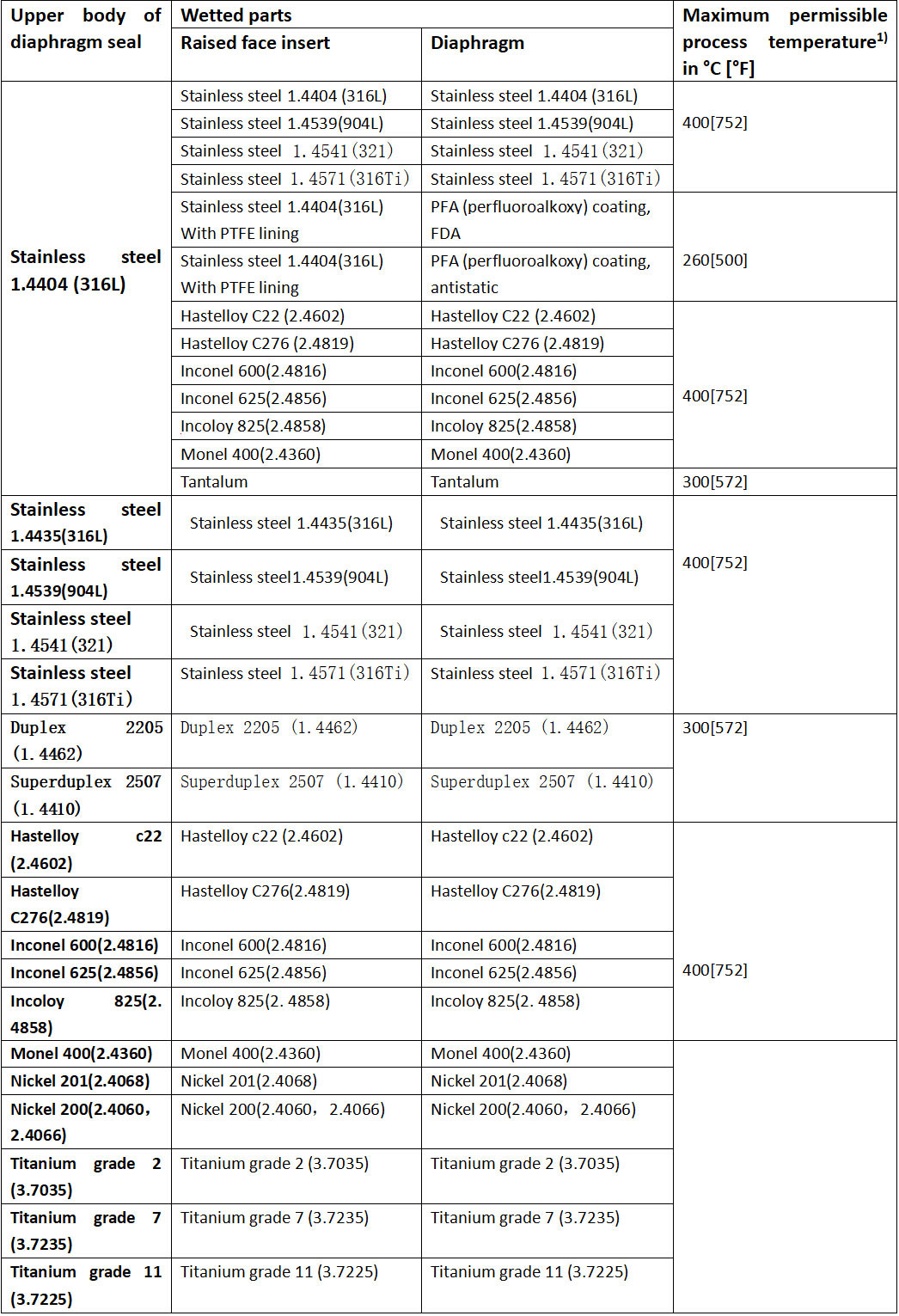

Anyagi kombinációk

1) A membrán -tömítésrendszer maximális megengedett folyamathőmérsékletét a csatlakozási módszer, a rendszertöltési folyadék és a mérőeszköz korlátozza.

További anyagi kombinációk a speciális folyamat hőmérsékletére kérésre

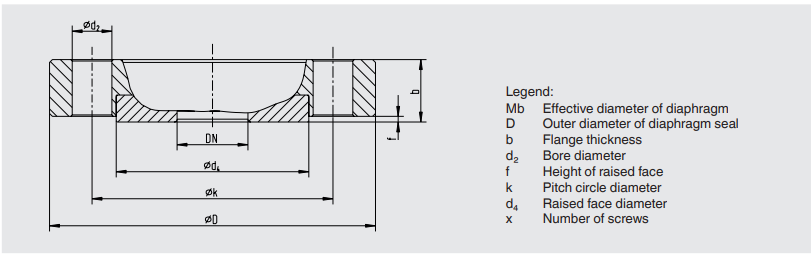

Méretek mm -ben [in]

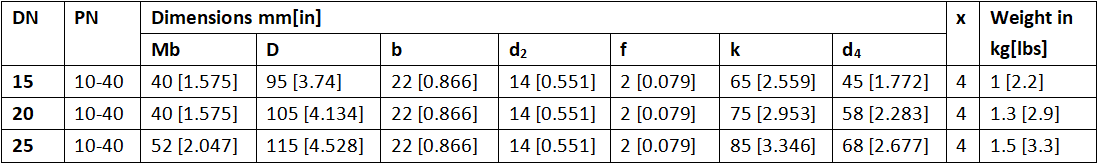

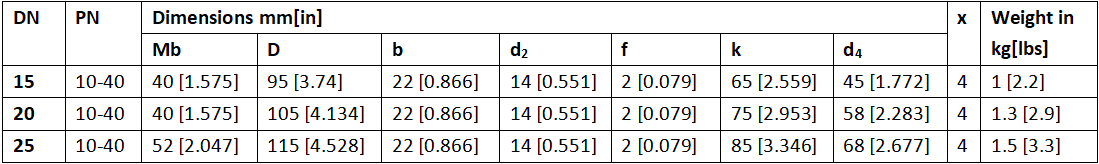

Karima csatlakozás a DIN EN 1092-1-rel összhangban, B1 forma

További dimenziók és magasabb nominális nyomás kérésre

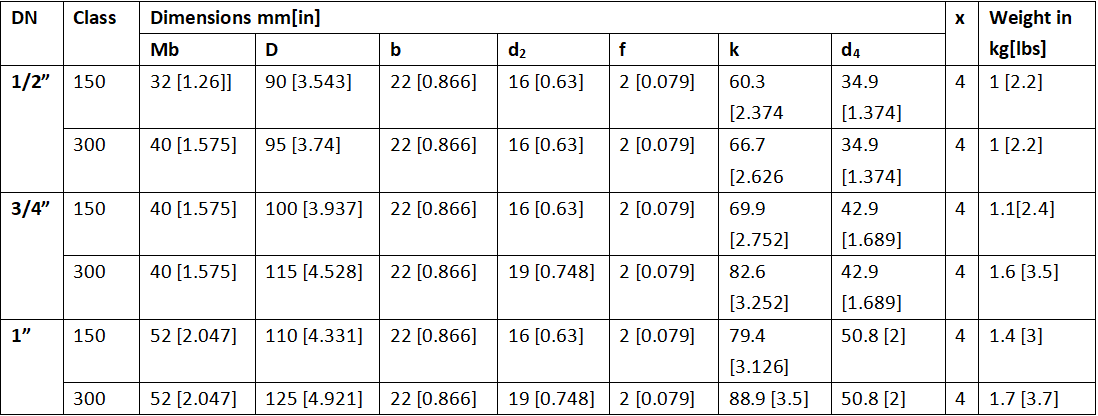

Karima csatlakozás ASME B 16.5, RF 125 ... 250 AA

További dimenziók és magasabb nominális nyomás kérésre

Karima csatlakozás a GOST 33259 -rel összhangban, B típus

További dimenziók és magasabb nominális nyomás kérésre

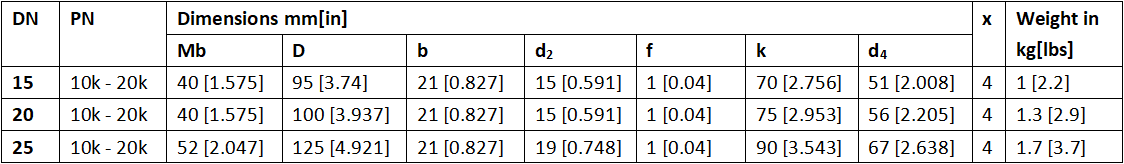

Karima kapcsolat Jis B 2220

További dimenziók és magasabb nominális nyomás kérésre

Membrán pecsét:

Membrán tömítés modell / folyamatcsatlakozás (standard, karima méret, névleges nyomás, tömítőfelület) / Anyagok (a membrán fóka felső része, emelt arcbetét, membrán) / A nedvesített alkatrészek tisztaságának szintje / A nedvesített alkatrészek eredete / NACE -nkénti változat / A mérőeszköz / tanúsítványokhoz való csatlakozás / kapcsolat a mérőműszer / tanúsítványokkal.

Membrán pecsétrendszer:

A membrán tömítés modellje / nyomásmérő műszermodell (adatlaponként) / rögzítés (közvetlen rögzítő, hűtőelem, kapilláris) / anyagok (a membrán -tömítés felső része, emelt arcbetét, membrán) / perc. és Max. A folyamat hőmérséklete / perc. és Max. Környezeti hőmérséklet / vákuumszolgáltatás / Rendszer töltés folyadék / tanúsítványok / magasságkülönbség / A nedvesített alkatrészek tisztaságának szintje / A nedvesített alkatrészek eredete / Verzió / NACE / membrán tömítés a 0. zóna rögzítéséhez / műszer rögzítő tartójának / folyamatcsatlakozásának (standard, karima méret, névleges nyomás, tömítőfelület)
