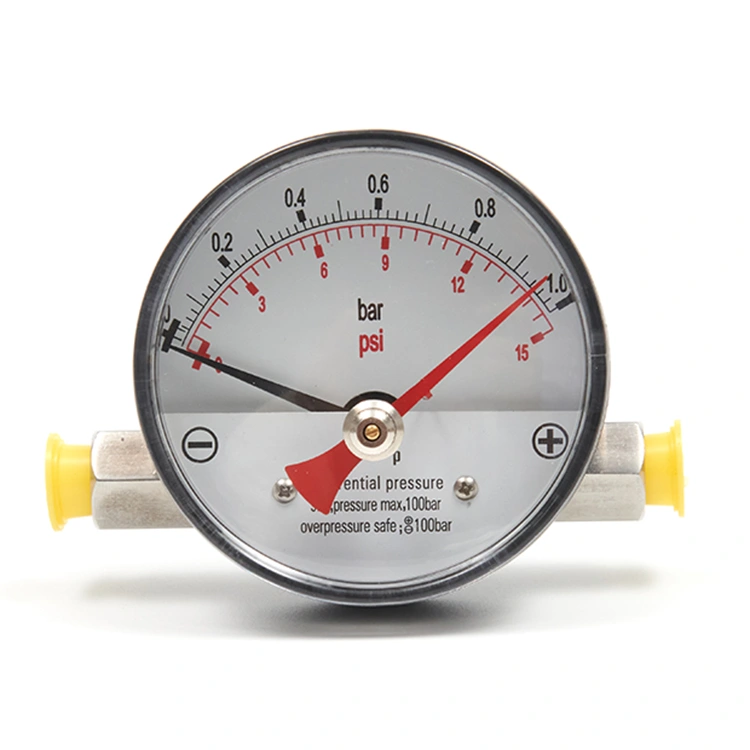

A DP80 mágneses dugattyús nyomáskülönbségmérő mágneses dugattyús kialakítással rendelkezik, amely növeli a mérőeszköz érzékenységét és pontosságát. Ez az innovatív funkció lehetővé teszi a mutató simább és érzékenyebb mozgását, így még kihívásokkal teli környezetben is pontos leolvasást biztosít.
Az ipari felhasználás szigorának ellenálló DP80-as modell strapabíró, teljesen fém konstrukcióval büszkélkedhet, amely hosszú élettartamot biztosít. A mágneses dugattyús kialakítás minimálisra csökkenti a súrlódást és a kopást, meghosszabbítja a mérőeszköz élettartamát és csökkenti a karbantartási igényeket.
A nyomáskülönbségmérők vezető gyártójaként a CSHERUN Factory elkötelezett a kiváló minőségű termékek és a kivételes ügyfélszolgálat mellett. A DP80 modellünket úgy tervezték és gyártották, hogy megfeleljen az ipari szektor szigorú szabványainak, biztosítva a megbízhatóságot és pontosságot az Ön nyomásmérési igényeiben.
Legyen szó olaj- és gáziparról, vegyiparról, energiatermelésről vagy vízkezelésről, a mágneses dugattyús nyomáskülönbségmérő – DP80 modell – az Ön megbízható megoldása a pontos nyomásméréshez. Lépjen kapcsolatba a CSHERUN Factory-val még ma, ha többet szeretne megtudni termékeinkről és szolgáltatásainkról.
● Olyan gáz- és folyékony közegekhez, amelyek nem erősen viszkózus vagy kristályosodó
●Szűrőrendszerek
● Szivattyúfigyelés
● Hűtőkörök
●Csővezetékrendszerek
● Nyomáskülönbség mérési tartományok 0 ... 400 mbar - 0 ... 10 bar
● Kompakt rendszerház rozsdamentes acélból, alkalmas nagy üzemi nyomásra (statikus nyomás), opcionálisan 100, 250 ill 400 bar
● Túlterhelés elleni védelem mindkét oldalon maximálisra üzemi nyomás
● A rendszer és a jelzőház cserélhető a helyszínen
●Legfeljebb 2 reed érintkező utólag beszerelhető és a helyszínen igazítjuk
Szerelés a feltüntetett szimbólumok szerint
⊕ magas nyomás, ⊖ alacsony nyomás

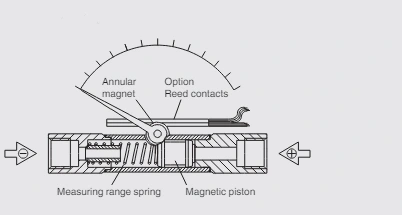

A p1 és p2 nyomások a mérőkamra ⊕ és ⊖ oldalán hatnak, amelyeket a nyomásterhelésű mágnesdugattyú vagy mágneses dugattyú választ el egymástól.
A nyomáskülönbség a dugattyú tengelyirányú mozgását (elhajlását) okozza, amelyet a mérési tartomány rugója támogat.
A műszermutatóra szerelt gyűrű alakú mágnes követi a dugattyúba integrált mágnest, így minden dugattyúpozícióhoz a mutató meghatározott pozíciója van hozzárendelve.
Ez a kialakítás lehetővé teszi a mérőrendszer és a kijelzés teljes mechanikus szétválasztását, miközben kiküszöböli a kifelé irányuló szivárgást.
Mivel a térfogatáram a mérőkamrában a ⊕ oldalról a ⊖ felé a mechanikai kialakítás miatt minimálisra csökken, és nem zavarja a szabványos folyamatokat.
|
Névleges méret (mm) |
80 |
|
|
Skálatartományok |
0 ... 400 mbar és 0 ... 10 bar között |
|
|
A jelzés pontossága |
a teljes skálaérték ± 3 %-a növekvő nyomáskülönbség mellett |
|
|
Max. üzemi nyomás (statikus nyomás) |
■ 100 bar ■ 250 bar ■ 400 bar |
|
|
Túlterhelési biztonság |
mindkét oldalon a maximális üzemi nyomásra |
|
|
Megengedett hőmérséklet |
Környezeti hőmérséklet: 0 ... +60 °C Közepes: +100 °C maximum |
|
|
Behatolás elleni védelem az IEC/EN 60529 szerint |
lP54 |
|
|
Nedvesített anyagok |
Mérőkamra nyomáscsatlakozással Rozsdamentes acél 1.4571, 2 x G ¼ anya, jobb és bal oldalon, soros (EN 837-1/7.3) ■ Egyéb nyomáscsatlakozások belső vagy külső meneteken keresztül ■ Alsó vagy hátsó rögzítés, ⊕ csatlakozás balra ■ A ⊕ csatlakozóba integrált finomszűrő
Nyomáselem Nyomórugó, rozsdamentes acél 1.4310
Mágneses dugattyú Dugattyú Rozsdamentes acél 1.4571, mágnes: Kemény ferrit |
|
|
Nem nedvesített anyagok |
Számlap Alumínium, fehér, felirat: Skála, kívül fekete (sáv), belül piros (psi) Mutató Alumínium, fekete Ablak Átlátszó nem szilánkos műanyag, pattintható tokban |
|
|
Felszerelés |
Szerelés a következőkkel: ■ Merev mérővezetékek ■ Panelrögzítő karima ■ Műszerrögzítő konzol fali rögzítéshez |
|
