● Egészségügyi alkalmazások
● Étel- és italgyártás
● Gyógyszeripar, biotechnológiai ipar, aktív összetevők előállítása
● Aszeptikus alapanyagok előállítása a vegyiparban
● Gyors tisztítás, maradék nélkül
● SIP és CIP -hez alkalmas
● EHEDG tanúsítvánnyal és 3-A-kompatibilis
● Hitelesített higiéniai formatervezés
|
DS551.36 modell |
Standard |
Opció |
|
Nyomástartomány |
|
|
|

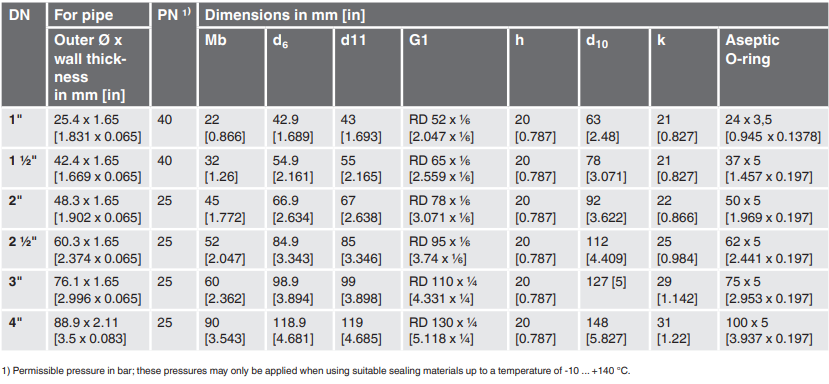

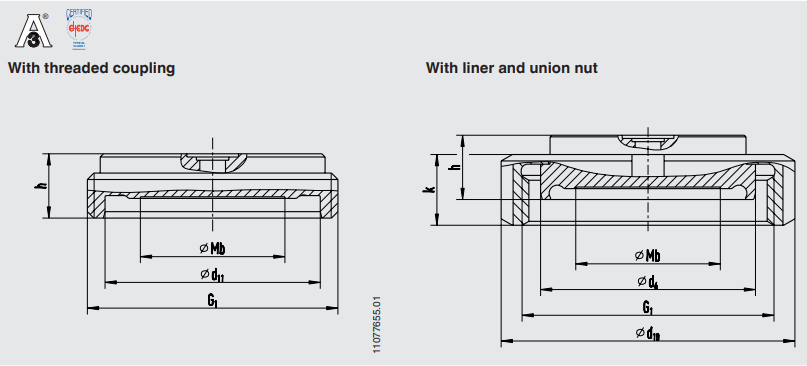

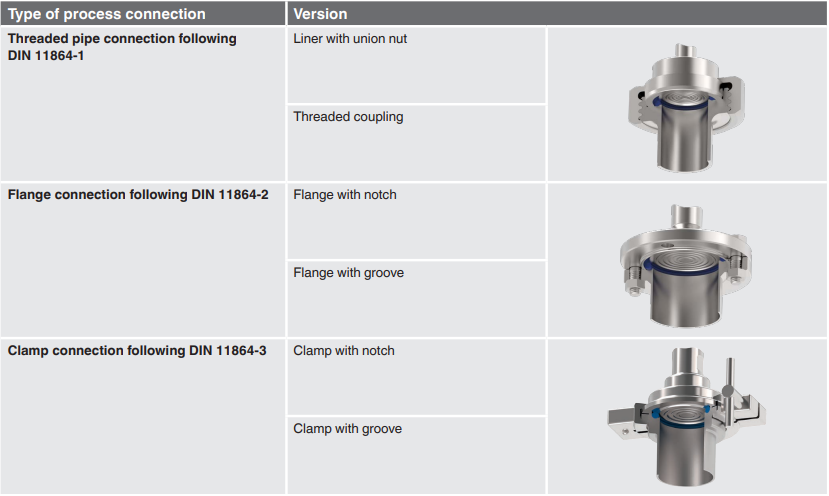

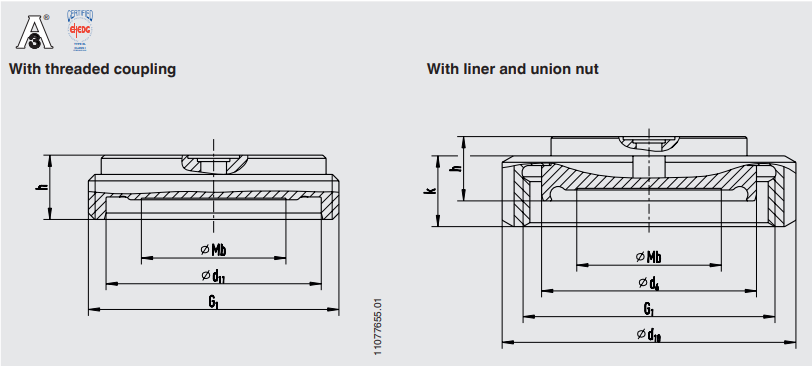

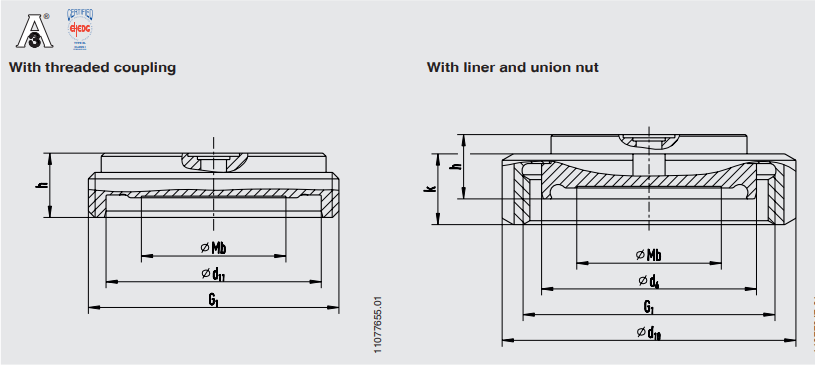

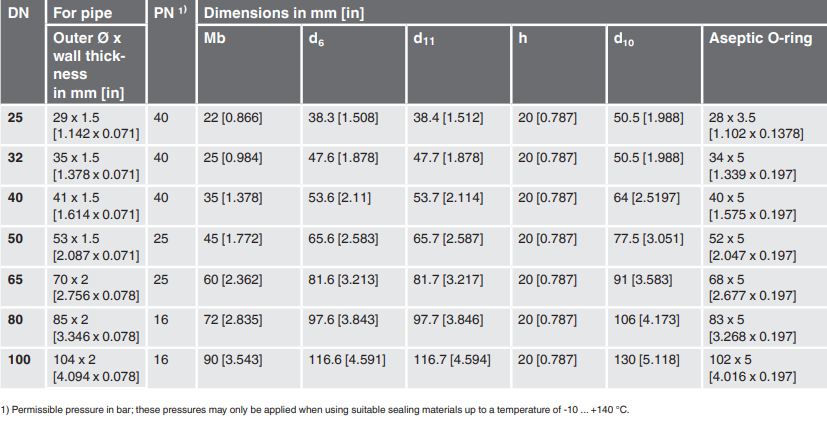

Menetes kapcsolat Per DIN 11864-1 |
■ 0… 0,6 bar -tól 0 -ig… 40 bar [0… 8,7 psi - 0… 580 psi] (DN 40 -ig) |
|
|

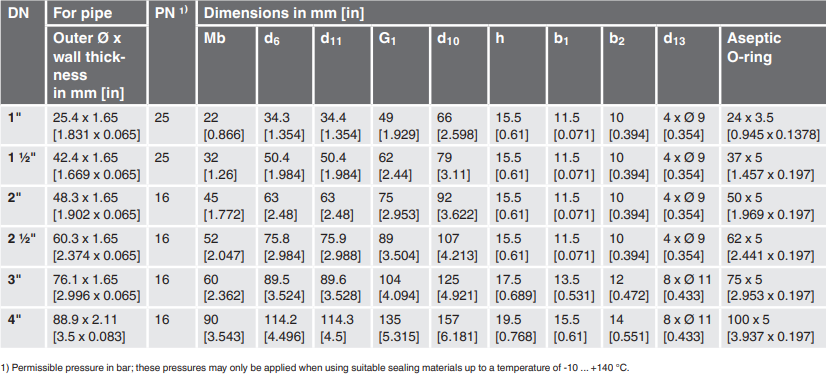

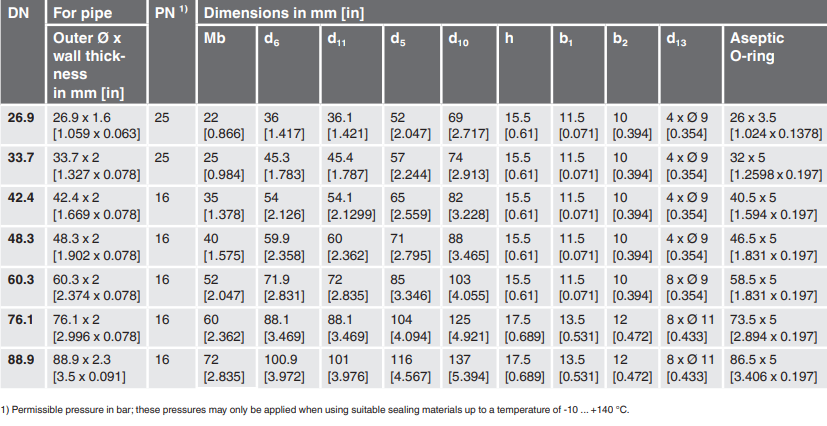

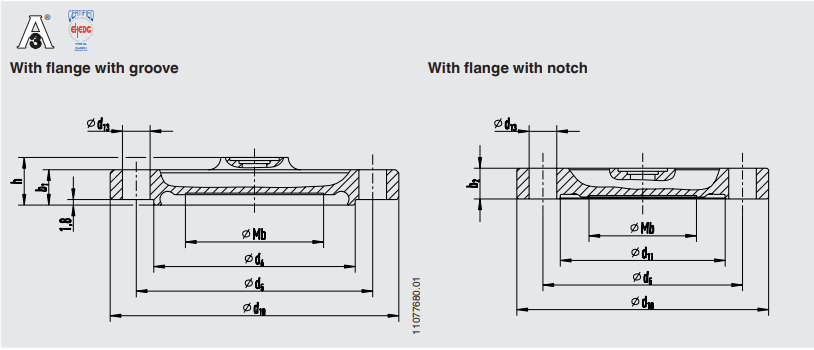

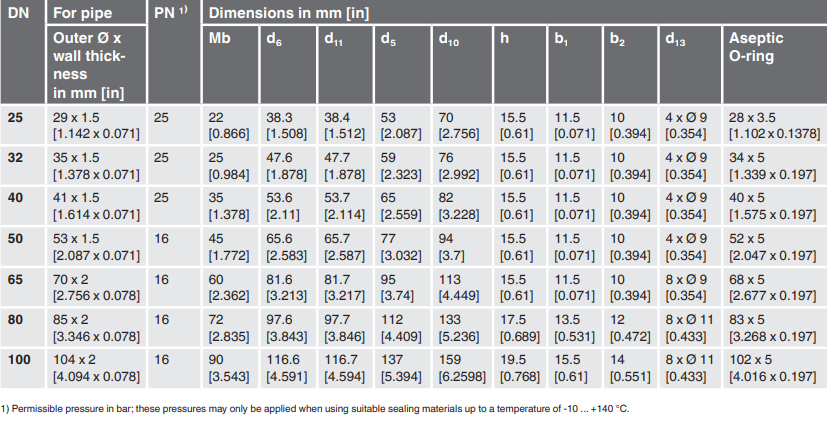

Karima kapcsolat DIN 11864-2 |
■ 0… 0,6 bar -tól 0 -ig… 25 bar [0… 8,7 psi - 0… 363 psi] (a DN 40 -ig) |
|
|

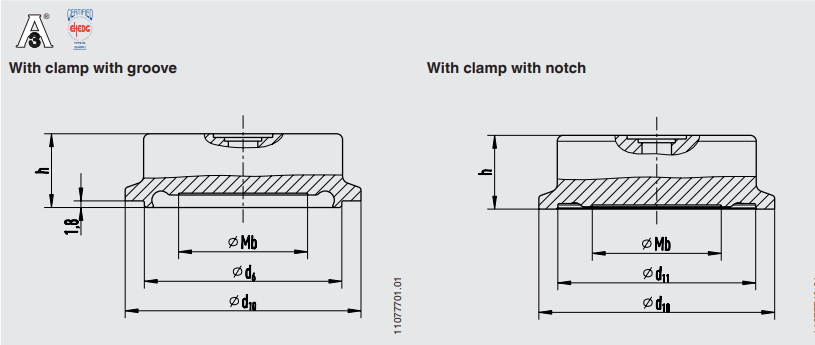

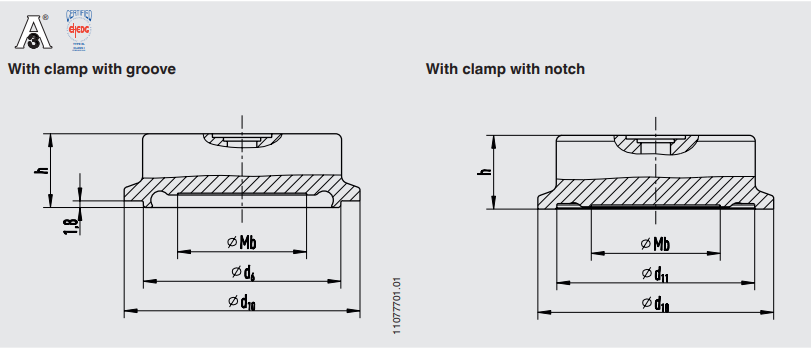

CLAMP CSATLAKOZÁS DIN 11864-3 ²⁾ |
■ 0… 0,6 bar -tól 0 -ig… 40 bar [0… 8,7 psi - 0… 580 psi] (DN 40 -ig) |
|
|
A nedvesített alkatrészek tisztaságának szintje |
Olaj- és zsírmentes ASTM G93-03 F szint (<1000 mg/m2) |
■ Olaj- és zsírmentes ASTM G93-03 D szint és ISO 15001 (<220 mg/m2) |
|
A nedvesített alkatrészek eredete |
Nemzetközi |
Én, ch, használják |
|
A nedvesített alkatrészek felületi érdessége |
RA ≤ 0,76 μm [30 μin] PER ASME BPE SF3 (kivéve a hegesztési varrást) |
RA ≤ 0,38 μm [15 μin] / ASME BPE SF4, csak elektropolizált felületen (a hegesztési varrás kivételével) |
|
Csatlakozás a mérőeszközzel |
Tengelyirányú adapter |
Axiális adapter G ½, G ¼, ½ npt vagy ¼ npt női szálral |
|
Szerkesztési típus |
Közvetlen rögzítés |
■ Kapilláris |
|
Verziónként NACE |
--- |
■ MR 0175 |
|
Vákuumszolgálat |
Alapszolgáltatás |
■ Prémium szolgáltatás |
|
Műszerszerelő tartó (csak a kapilláris opcióhoz) |
--- |
■ H formája / din 16281, 100 mm, alumínium, fekete |
|
A membrán pecsét felső része |
Nedvesített alkatrészek |
|
Rozsdamentes acél 1.4435 (316L) |
Rozsdamentes acél 1.4435 (316L) |
|
Rozsdamentes acél 1,4435 (316L) ， elektropolizált |
Rozsdamentes acél 1,4435 (316L) ， elektropolizált |
|
Rozsdamentes acél 1.4539 (904L) |
Rozsdamentes acél 1.4539 (904L) |
|
Hastelloy C22 (2.4602) |
Hastelloy C22 (2.4602) |
|
Hastelloy C276 (2.4819) |
Hastelloy C276 (2.4819) |
További anyagi kombinációk a speciális folyamat hőmérsékletére kérésre

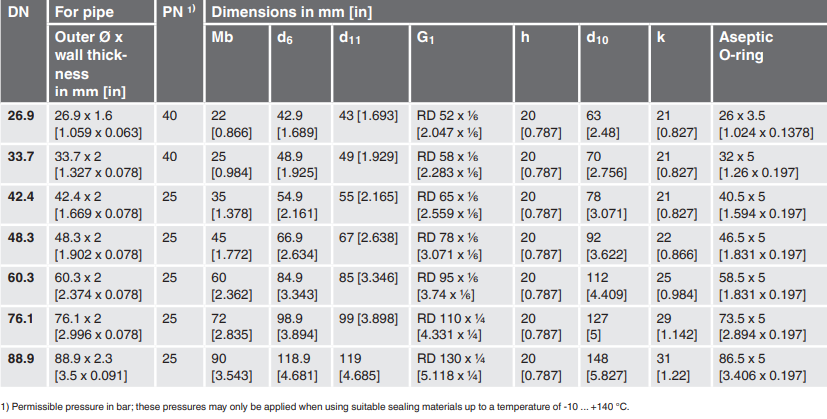

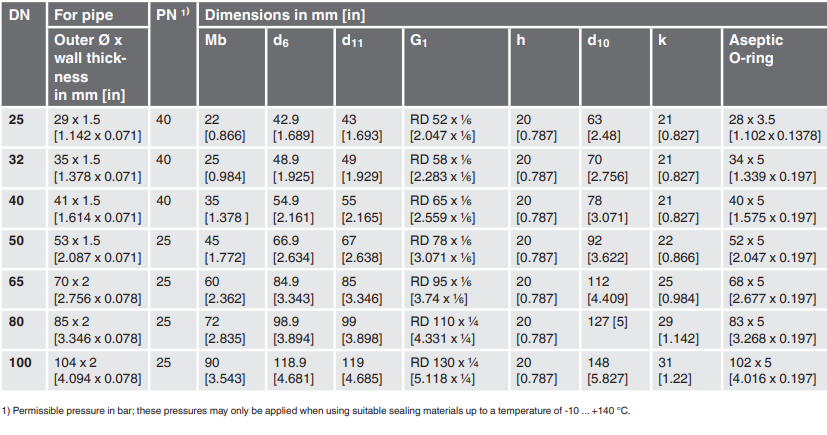

Csöves szabvány: Csövek DIN 11866 A vagy DIN 11850 2. sor
Csöves szabvány: Csövek DIN 11866 B sor vagy DIN ISO 1127 1. sor
Csöves szabvány: Csövek DIN 11866 C -C C vagy ASME BPE 1997
Csöves szabvány: Csövek DIN 11866 A vagy DIN 11850 2. sor
Csöves szabvány: Csövek DIN 11866 B sor vagy DIN ISO 1127 1. sor
Csöves szabvány: Csövek DIN 11866 C -C C vagy ASME BPE 1997
Csöves szabvány: Csövek DIN 11866 A vagy DIN 11850 2. sor
Csöves szabvány: Csövek DIN 11866 B sor vagy DIN ISO 1127 1. sor
Csöves szabvány: Csövek DIN 11866 C -C C vagy ASME BPE 1997
Membrán tömítés modell / folyamatcsatlakozás (a folyamat csatlakozásának típusa és meghatározása) / Anyag (alaptest, membrán) / A nedvesített alkatrészek felületi érdessége / Csatlakozás a mérőeszközökkel / a nedvesített alkatrészek tisztaságának szintje / A nedvesített alkatrészek eredete / eredete / tanúsítványok eredete / eredete
A membrán tömítés modellje / folyamatcsatlakozása (a folyamatcsatlakozás típusa, csőstandard, csőméret) / anyag (alaptest, membrán) / A nedvesített alkatrészek felületi érdessége / tömítő / mérő eszköz (adatlemez) / rögzítés (közvetlen rögzítő, hűtőelem, kapilláris) / perc. és Max. A folyamat hőmérséklete / perc. és Max. Környezeti hőmérséklet / vákuumszolgáltatás / Rendszer töltés folyadék / tanúsítványok / magasságkülönbség / A nedvesített alkatrészek tisztaságának szintje / A nedvesített alkatrészek eredete / a műszer rögzítő tartója
